Was ist Kompressionsdefektion?

In der komplizierten Welt der Materialauswahl für industrielle Anwendungen erweist sich der Begriff „Druckverformung“ als Eckpfeiler für das Verständnis, wie sich Materialien unter Druck verhalten. Es ist ein Faktor, der die Lebensdauer und Wirksamkeit einer Dichtung, den Komfort eines Kissens und sogar die Haltbarkeit einer Strukturkomponente bestimmen kann.

Inhaltsverzeichnis

Dieser Artikel bietet einen tiefen Einblick in die Kompressionsverformung, wie sie gemessen wird und welche Bedeutung sie in Designspezifikationen hat. Wir vergleichen es mit einem Kompressionssatz, um seine Bedeutung für praktische Anwendungen zu veranschaulichen. Dieses Stück eignet sich perfekt für Ingenieure, Designer und Materialexperten und soll Ihr Verständnis erweitern und Sie bei der fundierten Materialauswahl unterstützen. Begeben wir uns auf eine Reise, um die Druckverformung und ihre zentrale Rolle in Ihrem Design-Werkzeugkasten zu entmystifizieren.

Kompressionsdefektion verstehen

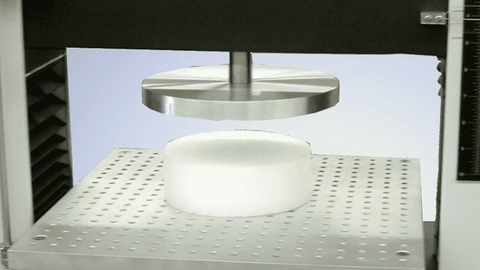

Kompressionsablenkung

Die Kompressionsverformung ist ein Maß für den Widerstand eines Materials, wenn es Druckkräften ausgesetzt wird. Es quantifiziert die Kraft, die erforderlich ist, um ein Material um einen bestimmten Prozentsatz seiner Dicke zu komprimieren, und gibt an, wie ein Material mit der Belastung zurechtkommt und unter Belastung seine Form beibehält. Dieser Parameter wird normalerweise in Pfund pro Quadratzoll (psi) oder Kilopascal (kPa) angegeben und bietet einen Standard zum Vergleich der Festigkeit und Flexibilität verschiedener Materialien.

Mechanische Perspektive

Aus mechanischer Sicht bezieht sich die Kompressionsverformung darauf, wie sich ein Material unter einer Druckbelastung verformt. Es berücksichtigt den Elastizitätsmodul des Materials – oft einfach als „Modul“ bezeichnet – der die Steifigkeit oder Steifigkeit des Materials widerspiegelt. Je höher der Modul ist, desto geringer ist die Verformung und desto höher ist folglich der Druckverformungswert. Ingenieure nutzen dies als Grundlage, um vorherzusagen, wie sich Materialien in realen Anwendungen verhalten werden.

Materialverhalten unter Last

Das Verhalten von Materialien unter Belastung kann erheblich variieren. Elastomere Materialien, wie Silikon und Urethan weisen im Vergleich zu zellulären Materialien wie Schäumen und Schwämmen andere Kompressions- und Verformungseigenschaften auf.

Elastomere neigen dazu, der Kompression zu widerstehen und leichter zurückzufedern, während zelluläre Materialien eine stärkere Verformung und eine geringere Erholung aufweisen können. Die tatsächliche Reaktion hängt von den intrinsischen Eigenschaften des Materials ab, einschließlich seiner Durometer (Härte), Struktur (ob fest oder zellig) und Zusammensetzung. Das Verständnis dieser Reaktionen ist von größter Bedeutung, wenn Auswahl von Materialien für Dichtungen, Dichtungenund Polsteranwendungen, bei denen die Aufrechterhaltung einer Abdichtung oder die Gewährleistung einer gleichmäßigen Unterstützung von entscheidender Bedeutung ist.

Messung der Druckauslenkung

Die Messung der Kompressionsverformung erfordert präzise Tests, um genaue und wiederholbare Ergebnisse zu gewährleisten. Dabei handelt es sich um standardisierte Methoden, wie sie in beschrieben sind ASTM D1056, das Verfahren zum Testen der Druckeigenschaften flexibler Zellmaterialien (Gummi oder Kunststoffschäume) festlegt.

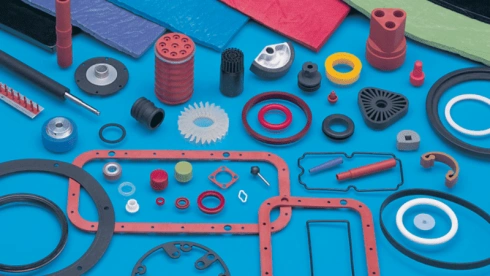

Gummidichtung

Faktoren, die Messungen beeinflussen

Bei der Messung der Kompressionsverformung sind mehrere Faktoren zu berücksichtigen, um die Genauigkeit des Tests sicherzustellen:

  1. Sample Prep: Die Abmessungen und die Vorbereitung der Probe können die Ergebnisse beeinflussen. Die Vorgaben der Prüfnorm sind unbedingt einzuhalten.
  2. Temperatur: Materialien können sich bei verschiedenen Temperaturen unterschiedlich verhalten. Tests werden oft bei Raumtemperatur durchgeführt, es können jedoch auch andere Temperaturen verwendet werden, um Betriebsumgebungen zu simulieren.
  3. Ladegeschwindigkeit: Die Geschwindigkeit, mit der die Belastung ausgeübt wird, kann die Reaktion des Materials beeinflussen. Der Teststandard definiert normalerweise die Rate, um die Konsistenz sicherzustellen.
  4. Dicke: Die ursprüngliche Dicke des Materials kann sich auf den Kompressionsverformungswert auswirken. Dickere Proben können bei gleicher Kraft andere Durchbiegungswerte aufweisen als dünnere.
  5. Alterung und Konditionierung: Die Geschichte des Materials, einschließlich aller Alterungs- und Konditionierungsprozesse, die es durchlaufen hat, kann seine Eigenschaften und damit die Kompressionsverformung verändern.

Durch die sorgfältige Kontrolle dieser Faktoren können Hersteller und Designer die Leistungsmerkmale von Materialien und ihre Funktionsweise in realen Anwendungen besser verstehen. Dieses Verständnis ist von entscheidender Bedeutung, wenn das Material bestimmte Funktions- und Compliance-Anforderungen erfüllen muss.

Design ohne Titel (2)

Senden Sie jetzt Ihre Anfrage!

Qualität trifft auf Erschwinglichkeit. Fragen Sie jetzt nach hochwertigen Produkten in geringen Stückzahlen.

Die Rolle der Druckbiegung im Design

Die Druckverformung spielt eine entscheidende Rolle bei der Bestimmung der Funktionalität und Haltbarkeit verschiedener Produkte. Es bezieht sich auf die Fähigkeit eines Materials, Druck oder Kompression standzuhalten, ohne sich dauerhaft zu verformen oder seine Form zu verlieren. Lassen Sie uns untersuchen, wie sich die Kompressionsverformung auf Designentscheidungen und Produktleistung auswirkt.

Einfluss auf Produktfunktionalität und Haltbarkeit

Die Kompressionsverformung ist ein wichtiger Gesichtspunkt bei der Entwicklung von Produkten, die abgedichtet werden müssen, beispielsweise Dichtungen. Dichtungen werden verwendet, um eine dichte Abdichtung zwischen zwei Oberflächen zu schaffen und so das Austreten von Flüssigkeiten oder Gasen zu verhindern. Die Kompressions- und Verformungseigenschaften des Dichtungsmaterials wirken sich direkt auf seine Fähigkeit aus, unter Druck eine wirksame Abdichtung aufrechtzuerhalten.

Wenn sie Druckkräften ausgesetzt werden, können Materialien mit höheren Kompressionsverformungswerten einer Verformung besser widerstehen als solche mit niedrigeren Werten. Dadurch wird sichergestellt, dass die Dichtung ihre Integrität behält, selbst wenn sie zwischen zwei Oberflächen komprimiert wird. Dadurch sorgt es für eine zuverlässige Abdichtung und verbessert die Gesamtfunktionalität des Produkts.

Auswahl von Materialien basierend auf Kompressionseigenschaften

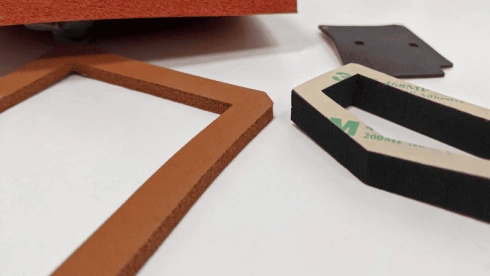

Materialien auswählen

Designer müssen Materialien sorgfältig auf der Grundlage ihrer gewünschten Kompressions- und Verformungseigenschaften für bestimmte Anwendungen auswählen. Verschiedene Materialien weisen unterschiedliche Druckfestigkeitsgrade auf, sodass Designer das Material auswählen können, das ihren Anforderungen am besten entspricht.

Zu den Faktoren, die bei der Auswahl der Materialien berücksichtigt werden müssen, gehören die beabsichtigte Anwendung, die Betriebsbedingungen (Temperatur, Druck) und der gewünschte Grad an Druckfestigkeit. Wenn Sie beispielsweise eine Dichtung für Hochdruckumgebungen entwerfen, wären Materialien mit hohen Kompressionsverformungswerten vorzuziehen.

Kritische Anwendungen, die eine Kompressionsablenkung erfordern

Die Kompressionsverformung ist in zahlreichen Konstruktionsanwendungen über Dichtungen hinaus von entscheidender Bedeutung. Hier sind einige Beispiele:

  • Automobilindustrie: Dichtungskomponenten wie O-Ringe und Motordichtungen sind für eine optimale Leistung auf die richtige Druckverformung angewiesen.
  • Luft-und Raumfahrtindustrie: Flugzeugdichtungen und Isoliermaterialien müssen aufgrund extremer Temperaturschwankungen eine hervorragende Druckfestigkeit aufweisen.
  • Medizinische Geräte: Komponenten eindichten Medizinprodukte benötigen zuverlässige Kompressions- und Verformungseigenschaften zur Aufrechterhaltung der Sterilisationsbarrieren.

Bei der Entwicklung von Produkten mit Elastomerkomponenten ist das Verständnis des Unterschieds zwischen Druckverformung und Druckverformungsrest von entscheidender Bedeutung, um langfristige Leistung und Zuverlässigkeit sicherzustellen.

Design ohne Titel (2)

Senden Sie jetzt Ihre Anfrage!

Qualität trifft auf Erschwinglichkeit. Fragen Sie jetzt nach hochwertigen Produkten in geringen Stückzahlen.

Kompressionssatz VS. Kompressionsablenkung

Kompressionsdurchbiegung definiert: Wie bereits beschrieben, misst die Kompressionsverformung die Kraft, die erforderlich ist, um ein Material um einen bestimmten Prozentsatz seiner Dicke zu komprimieren. Sie gibt Aufschluss über die Steifigkeit des Materials und die Belastung, die es aushalten kann, bevor es sich verformt.

Kompressionsrest erklärt: KompressionssatzAndererseits ist es ein Maß für die bleibende Verformung eines Materials, nachdem es für eine bestimmte Zeit komprimiert und dann wiederhergestellt wurde. Dies ist ein wichtiger Parameter bei der Beurteilung der Eignung eines Materials für Dichtungsanwendungen, da er die Fähigkeit eines Materials angibt, zu seiner ursprünglichen Dicke zurückzukehren und über seine Lebensdauer hinweg eine wirksame Abdichtung aufrechtzuerhalten.

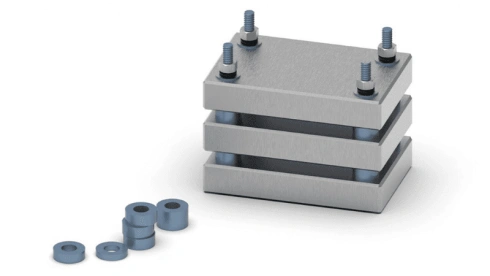

Komprimierungssatz

Hauptunterschiede

Maß für Elastizität vs. permanente Verformung:

  • Bei der Druckverformung geht es darum, wie sich ein Material unter Belastung vorübergehend verformt, und ist ein Maß für seine Elastizität.
  • Der Druckverformungsrest misst den Grad, in dem ein Material nach Wegnahme der Belastung nicht in seine ursprüngliche Form zurückkehrt (permanente Verformung).

Auswirkungen auf das Design:

  • Produkte, die einen bestimmten Widerstand gegen Druckkräfte erfordern, stützen sich bei der Konstruktion auf den Wert der Druckverformung.
  • Der Wert für den Druckverformungsrest ist von entscheidender Bedeutung, wenn die Anwendung erfordert, dass das Material über einen längeren Zeitraum dicht ist oder eine bestimmte Form beibehält, insbesondere nachdem es unter Druck stand.

Testbedingungen:

  • Kompressions-Durchbiegungstests werden durchgeführt, indem eine Kraft auf ein Material ausgeübt und die Verschiebung gemessen wird.
  • Druckverformungstests erfordern, dass das Material über einen festgelegten Zeitraum auf einen definierten Prozentsatz seiner Dicke komprimiert wird, häufig bei erhöhten Temperaturen, bevor es sich erholen kann.

Leistung im Laufe der Zeit:

  • Die Kompressionsverformung gibt eine unmittelbare Rückmeldung über die Materialleistung unter Last, sagt aber nicht aus, wie sich das Material über einen längeren Zeitraum oder nach wiederholten Kompressionen verhält.
  • Der Druckverformungsrest gibt Aufschluss über die langfristige Haltbarkeit des Materials und seine Fähigkeit, auch nach wiederholtem Gebrauch eine konstante Leistung zu erbringen.
Design ohne Titel (2)

Senden Sie jetzt Ihre Anfrage!

Qualität trifft auf Erschwinglichkeit. Fragen Sie jetzt nach hochwertigen Produkten in geringen Stückzahlen.

Zusammenfassung

Das Verständnis der Nuancen der Druckverformung und des Druckverformungsrestes ist bei der Materialauswahl für Haltbarkeit und Leistung von entscheidender Bedeutung. Während die Druckverformung die Steifigkeit und Tragfähigkeit des Materials beurteilt, offenbart der Druckverformungsrest die Fähigkeit, Form und Funktion im Laufe der Zeit beizubehalten.

Beides ist von entscheidender Bedeutung, um sicherzustellen, dass Produkte während ihres gesamten Lebenszyklus die erwartete Leistung erbringen, und macht sie zu wesentlichen Überlegungen für Designer und Ingenieure bei der Entwicklung zuverlässiger und langlebiger Anwendungen.
