Dynamische Siegel: Etwas, das Sie wissen müssen

Während sich die Welt der Maschinen ständig weiterentwickelt, entwickelt sich auch die Technologie, die für einen reibungslosen Betrieb sorgt, weiter. Einer der unbesungenen Helden dieser Entwicklung ist das dynamische Siegel. Diese Komponenten sind ein entscheidender Bestandteil vieler mechanischer Systeme und gewährleisten eine optimale Leistung, indem sie Flüssigkeits- oder Gaslecks verhindern und den Druck aufrechterhalten. Aber was sind dynamische Dichtungen und warum sind sie so wichtig für die Funktion unzähliger Geräte und Anwendungen?

Inhaltsverzeichnis

Dieser umfassende Leitfaden soll Sie über dynamische Dichtungen aufklären – ihre Funktionen, Typen, Anwendungen und die wesentlichen Faktoren, die bei der Auswahl einer Dichtung zu berücksichtigen sind. Darüber hinaus zeigen wir Ihnen, wie Sie diese Dichtungen pflegen, um eine optimale Leistung zu gewährleisten und häufig auftretende Probleme zu beheben. Egal, ob Sie ein erfahrener Ingenieur oder ein neugieriger Neuling auf diesem Gebiet sind, dieser Artikel bietet wertvolle Einblicke in die Welt der dynamischen Dichtungen.

Was sind dynamische Dichtungen?

Dynamische Siegel

Dynamische Dichtungen, auch Wellendichtungen oder Stangendichtungen genannt, spielen in verschiedenen Branchen eine entscheidende Rolle, indem sie Leckagen verhindern und die Integrität mechanischer Systeme aufrechterhalten. Dynamische Dichtung ist der Oberbegriff für jede Dichtung, die zwischen zwei sich bewegenden Passflächen angebracht wird. Im Gegensatz zu statischen Dichtungen, die stationär bleiben, sind dynamische Dichtungen so konzipiert, dass sie Bewegungen zwischen Komponenten aufnehmen.

Im Gegensatz zu statischen Dichtungen, die in erster Linie dazu dienen, unter Druck stehende Flüssigkeiten einzudämmen, wenn zwischen den Teilen keine Relativbewegung stattfindet, sind dynamische Dichtungen speziell dafür konstruiert, der kontinuierlichen Bewegung und Reibung standzuhalten, die durch rotierende oder hin- und hergehende Wellen oder Stangen erzeugt wird.

Anwendung dynamischer Dichtungen

Zu den Hauptmerkmalen der dynamischen Abdichtung gehören:

  • Effektive Eindämmung: Dynamische Dichtungen müssen Flüssigkeiten wirksam zurückhalten und gleichzeitig die erforderliche Bewegung ermöglichen.
  • Geringe Reibung: Um Verschleiß und Energieverluste zu minimieren, müssen dynamische Dichtungen über geringe Reibungseigenschaften verfügen.
  • Hohe Haltbarkeit: Dynamische Dichtungen sollten in der Lage sein, ständigen Bewegungen standzuhalten, ohne ihre Dichtfähigkeit zu beeinträchtigen.
  • Chemische Verträglichkeit: Sie müssen gegen die spezifischen Flüssigkeiten beständig sein, mit denen sie während des Betriebs in Kontakt kommen.
  • Temperaturbeständigkeit: Dynamische Dichtungsmaterialien sollten in der Lage sein, einen weiten Temperaturbereich ohne Verschlechterung zu bewältigen.
  • Einfache Installation: Das Design dynamischer Dichtungen sollte eine einfache Installation und Wartung ermöglichen.

Materialien für dynamische Dichtungen

Die Materialauswahl ist einer der wichtigsten Aspekte bei der Auswahl dynamischer Dichtungen. Das Material muss den Bedingungen, denen es ausgesetzt ist, standhalten, ohne sich zu verschlechtern oder zu versagen. Hier sind einige gängige Materialien für dynamische Dichtungen und ihre Eigenschaften:

NBR-Dichtungen
  1. Nitrilkautschuk (NBR): NBR ist aufgrund seiner hervorragenden Beständigkeit gegenüber Ölen, Kraftstoffen und anderen Erdölprodukten ein vielseitiges Material, das in vielen dynamischen Dichtungen verwendet wird. Es verfügt außerdem über gute mechanische Eigenschaften und kann bei Temperaturen zwischen -40 °C und 120 °C betrieben werden.
  2. Fluorkohlenstoff (Viton oder FKM): FKM ist bekannt für seine hervorragende Hitzebeständigkeit bis 200 °C und seine hervorragende chemische Beständigkeit, insbesondere gegen Kohlenwasserstoffe, Öle und Säuren. Dies macht es ideal für den Einsatz in Motoren, Getriebesystemen und chemischen Verarbeitungsanlagen.
  3. Polytetrafluorethylen (PTFE oder Teflon): PTFE ist ein chemisch inertes Material mit einem weiten Temperaturbereich (-200 °C bis 260 °C), wodurch es für extreme Umgebungen geeignet ist. Außerdem bietet es eine geringe Reibung, was bei dynamischen Anwendungen von Vorteil ist, da es den Verschleiß und die Wärmeentwicklung reduziert.
  4. Ethylen-Propylen-Dien-Monomer(EPDM): EPDM wird aufgrund seiner hervorragenden Beständigkeit gegen Witterungseinflüsse, Ozon und UV-Strahlen sowie eine Vielzahl von Chemikalien in dynamischen Dichtungen eingesetzt. Der Temperaturbereich liegt zwischen -50 °C und 150 °C.
  5. Silikon: Silikon ist ein weiches Material, das hervorragende Flexibilität und gute Temperaturbeständigkeit (-60 °C bis 200 °C) bietet. Aufgrund seiner hervorragenden Biokompatibilität wird es häufig in Lebensmitteln und medizinischen Anwendungen eingesetzt.
EPDM-Dichtungen

Jedes Material hat seine Stärken und Grenzen, und die Wahl sollte auf den Anforderungen der spezifischen Anwendung basieren. Im Zweifelsfall wenden Sie sich an Experten wie das Team von Hongju, die Ihnen auf der Grundlage ihrer umfangreichen Erfahrung auf diesem Gebiet Rat geben können.

Erkundung verschiedener Arten dynamischer Dichtungen

Dynamische Dichtungen spielen eine entscheidende Rolle bei der Gewährleistung der ordnungsgemäßen Funktion und Langlebigkeit verschiedener Maschinentypen. Je nach Anwendungsfall werden unterschiedliche dynamische Dichtungen eingesetzt, um spezifische Herausforderungen zu meistern. Hier finden Sie eine detaillierte Aufschlüsselung der verschiedenen Arten dynamischer Dichtungen:

  1. Pneumatikdichtungen: Diese Dichtungen wurden speziell für Luft- oder Gasanwendungen entwickelt und verhindern das Eindringen von externen Verunreinigungen in das System, während der Innendruck aufrechterhalten wird. Pneumatikdichtungen werden in gasförmigen oder Luftmedien eingesetzt. Dazu können Stangendichtungen, Kolbendichtungen, Flansche und U-Dichtungen gehören.Pneumatikdichtungen
  2. Labyrinthdichtungen: Diese Dichtungen werden auch als Spaltdichtungen bezeichnet und funktionieren, indem sie einen kleinen Spalt zwischen der Dichtfläche und der Gegenfläche aufrechterhalten. Der winzige Spalt verhindert den Durchgang von Flüssigkeiten oder Gasen und macht sie ideal für Anwendungen, die minimale Reibung erfordern.
  3. Kolbendichtungen: In Zylindern eingebaut, trennen Kolbendichtungen die beiden Druckkammern auf beiden Seiten des Kolbens. Sie werden zum Abdichten von Zylindern verwendet und stellen sicher, dass Flüssigkeiten oder Gase nicht durch den Kolben gelangen, sodass dieser effektiv funktioniert und ein optimaler Druckausgleich gewährleistet ist.
  4. Dichtungen einfetten: Diese Dichtungen sind so konstruiert, dass sie die Schmierung in einem Lager aufrechterhalten und gleichzeitig das Eindringen von Verunreinigungen wie Schmutz und Staub verhindern. Sie kommen häufig in Automobil- und Industrieanwendungen vor.Dichtungen einfetten
  5. Radialdichtungen: Radialdichtungen dichten radial oder senkrecht zur Wellenachse ab. Diese Dichtungen werden hauptsächlich für Stangen- oder rotierende Wellenanwendungen verwendet.
  6. Kontaktdichtungen: Kontaktdichtungen haben direkten Kontakt mit der Oberfläche, gegen die sie abdichten. Sie sind so konzipiert, dass sie eine Barriere gegen Flüssigkeits- oder Gaslecks bilden. Sie bieten eine höhere Dichtungseffizienz, verursachen jedoch im Vergleich zu berührungslosen Dichtungen möglicherweise mehr Reibung.
  7. Rotationsdichtungen: Rotationsdichtungen werden zum Abdichten rotierender Komponenten wie einer Welle oder einer rotierenden Bohrung entwickelt. Sie bieten eine hohe Verschleißfestigkeit und sind für Anwendungen wie Motoren und Getriebe von entscheidender Bedeutung.
  8. Ausschlusssiegel: Die Hauptfunktion von Ausschlusssiegeln besteht darin, Schadstoffe fernzuhalten. Ob Schmutz, Feuchtigkeit oder andere Umwelteinflüsse – diese Dichtungen sorgen dafür, dass Verunreinigungen von empfindlichen Maschinenteilen ferngehalten werden.Ausschlusssiegel

Um die richtige dynamische Dichtung auszuwählen, müssen die spezifischen Anforderungen der Maschine und die Herausforderungen, die die Betriebsumgebung mit sich bringt, verstanden werden. Bei richtiger Auswahl und Installation können dynamische Dichtungen die Effizienz, Sicherheit und Lebensdauer von Maschinen in einer Vielzahl von Branchen erheblich verbessern.

Kriterien für die Auswahl der richtigen dynamischen Dichtungen

o-Ringe

Die Wahl des richtigen dynamischen Dichtungstyps erfordert mehrere wichtige Überlegungen. Hier sind einige Faktoren, die Sie bei Ihrer Auswahl berücksichtigen sollten:

  • Kompatibilität mit Betriebsbedingungen: Es muss unbedingt sichergestellt werden, dass die dynamische Dichtung den Temperatur- und Druckbedingungen standhält, denen sie ausgesetzt ist. Diese Kompatibilität gewährleistet eine optimale Leistung und verhindert mögliche Schäden oder Leckagen.
  • Flüssigkeitskompatibilität und chemische Beständigkeit: Verschiedene Dichtungen sind für den Einsatz mit bestimmten Flüssigkeiten und Chemikalien ausgelegt. Berücksichtigen Sie die Kompatibilität des Dichtungsmaterials mit der Flüssigkeit, mit der es in Kontakt kommt, sowie seine Beständigkeit gegenüber im System vorhandenen Chemikalien.
  • Kosteneffizienz versus Leistungsanforderungen: Es ist wichtig, die Kosteneffizienz mit den Leistungsanforderungen in Einklang zu bringen. Auch wenn es verlockend sein kann, sich für eine günstigere Option zu entscheiden, ist es wichtig zu prüfen, ob diese alle erforderlichen Spezifikationen erfüllt. Eine leistungsstärkere Dichtung kann auf lange Sicht Kosten sparen, indem sie Wartungs- und Ausfallzeiten minimiert.

Durch sorgfältige Berücksichtigung dieser Kriterien können Sie eine dynamische Dichtung auswählen, die Ihren spezifischen Anwendungsanforderungen am besten entspricht. Denken Sie daran, dass die Suche nach einer Dichtung, die mit den Betriebsbedingungen, Flüssigkeiten und Chemikalien kompatibel ist und gleichzeitig die Leistungsanforderungen erfüllt, dazu beiträgt, einen effizienten Betrieb sicherzustellen und potenzielle Probleme auf der ganzen Linie zu minimieren.

Verbesserung der Maschinenzuverlässigkeit mit dynamischen Dichtungen

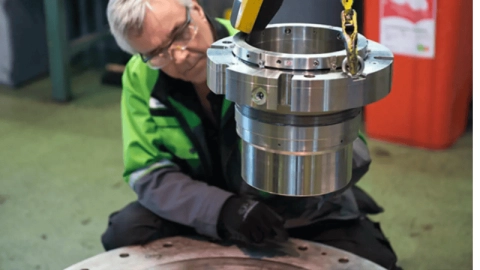

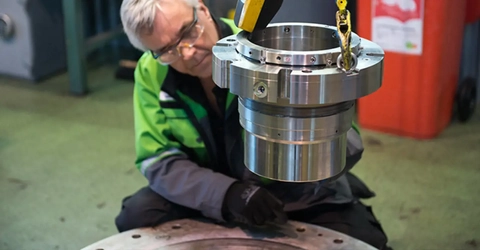

Gleitringdichtungen

Die richtige Wartung ist entscheidend für die Verlängerung der Lebensdauer dynamischer Dichtungen. Regelmäßige Inspektionen tragen wesentlich dazu bei, potenzielle Probleme frühzeitig zu erkennen und kostspielige Ausfälle und Ausfallzeiten zu verhindern. Durch den Einsatz fortschrittlicher Technologien wie Zustandsüberwachungssystemen können proaktive Wartungsstrategien implementiert werden, um eine optimale Leistung sicherzustellen.


Hier sind einige wichtige Punkte, die Sie beachten sollten:

  • Instandhaltung: Die Implementierung regelmäßiger Wartungsmaßnahmen kann die Lebensdauer von Gleitringdichtungen erheblich verlängern. Eine ordnungsgemäße Schmierung, Inspektion und Reinigung sind für die Maximierung ihrer Effizienz unerlässlich.
  • Inspektionen: Regelmäßige Inspektionen ermöglichen die rechtzeitige Erkennung von Verschleiß, Undichtigkeiten oder anderen potenziellen Problemen, die sich auf dynamische Dichtungen auswirken. Dies ermöglicht eine zeitnahe Reparatur oder einen Austausch, bevor es zu größeren Problemen kommt.
  • Technologische Fortschritte: Zustandsüberwachungssysteme liefern Echtzeitdaten über den Zustand dynamischer Dichtungen. Durch die kontinuierliche Überwachung von Faktoren wie Temperatur, Druck und Vibrationspegel ermöglichen diese Systeme die frühzeitige Erkennung von Anomalien und erleichtern die vorausschauende Wartung.

Fallstudie

Mehrere Fallstudien zeigen, wie der optimierte Einsatz dynamischer Dichtungen die Maschinenzuverlässigkeit verbessert hat. Zum Beispiel:

1. Effizienzsteigerung der Automobilproduktionslinie

Roboter-Montagearme

Ein führender Automobilhersteller musste aufgrund des Austretens von Hydraulikflüssigkeit aus seinen Roboter-Montagearmen wiederkehrende Ausfallzeiten hinnehmen. Nach einer gründlichen Untersuchung wurde festgestellt, dass die ursprünglich verwendeten dynamischen Dichtungen aufgrund von Hitze und ständiger Bewegung schneller abbauten. Durch den Wechsel zu einer maßgeschneiderten dynamischen Dichtung von Hongju, die auf die spezifischen Betriebsbedingungen zugeschnitten ist, konnte der Hersteller die Ausfallzeiten im Laufe eines Jahres um 75 % reduzieren und die Gesamtproduktionseffizienz verbessern.

2. Upgrade des Abfüllsystems für pharmazeutische Flüssigkeiten

Flüssigkeitsfüllsystem

Ein renommiertes Pharmaunternehmen hatte mit Kontaminationsproblemen in seinen Flüssigkeitsabfüllmaschinen zu kämpfen. Das Problem entstand durch abgenutzte dynamische Dichtungen, die das Eindringen von Luft in das System ermöglichten. Nachdem die älteren Dichtungen durch fortschrittliche dynamische Dichtungen mit besserer Materialverträglichkeit und besserem Design ersetzt wurden, meldete das Unternehmen in den folgenden zwei Jahren keinerlei Kontaminationsprobleme und stellte so eine gleichbleibende Medikamentenqualität sicher.

3. Effizienz der Wasseraufbereitungsanlage

Kreiselpumpe

Bei einer kommunalen Wasseraufbereitungsanlage gab es Probleme mit den Kreiselpumpen, die zu verringerten Wasserdurchflussraten führten. Als Übeltäter wurden verschlissene dynamische Dichtungen identifiziert, die nicht für den Dauereinsatz in einer anspruchsvollen Umgebung geeignet waren. Nach der Nachrüstung der Pumpen mit speziellen dynamischen Dichtungen von Hongju verzeichnete das Werk einen Anstieg der Wasserdurchflussraten um 20 % und eine längere Lebensdauer der Pumpen.

Die Verbesserung der Maschinenzuverlässigkeit hängt in hohem Maße von der effektiven Aufrechterhaltung dynamischer Dichtungen ab. Durch ordnungsgemäße Wartungspraktiken, regelmäßige Inspektionen, den Einsatz fortschrittlicher Technologien wie Zustandsüberwachungssysteme und das Lernen aus erfolgreichen Fallstudien in verschiedenen Branchen können Unternehmen den Einsatz dynamischer Dichtungen optimieren und eine zuverlässige Maschinenleistung erzielen.

Wie kann die Lebensdauer dynamischer Dichtungen verbessert werden?

dynamische Dichtungen

Dynamische Dichtungen spielen in verschiedenen Anwendungen eine entscheidende Rolle, daher ist es von größter Bedeutung, ihre Langlebigkeit sicherzustellen. Hier sind einige Tipps zur Verbesserung der Lebensdauer dynamischer Dichtungen:

  1. Richtige Installation: Die ordnungsgemäße Installation ist entscheidend für die Leistung und Lebensdauer der Dichtung. Bei unsachgemäßem Einbau kann eine Dichtung vorzeitig versagen. Es ist wichtig, bei der Installation die Richtlinien des Herstellers zu befolgen und sicherzustellen, dass die Dichtung nicht verdreht, übermäßig gedehnt oder beschädigt wird.
  2. Richtige Materialauswahl: Die Wahl des geeigneten Materials für die Anwendung kann die Lebensdauer der Dichtung drastisch verlängern. Das Material sollte der Betriebstemperatur, dem Druck und allen Chemikalien, mit denen es in Kontakt kommen kann, standhalten.
  3. Regelmäßige Inspektion und Wartung: Regelmäßige Inspektionen können potenzielle Probleme erkennen, bevor sie zu einem Dichtungsversagen führen. Achten Sie auf Anzeichen von Abnutzung, Verformung oder Beschädigung. Auch eine routinemäßige Wartung kann die Lebensdauer der Dichtung verlängern. Dies kann die Reinigung, Schmierung und gelegentlich den Austausch verschlissener Teile umfassen.Kolbenringe
  4. Richtige Schmierung: Bei dynamischen Anwendungen kann eine Schmierung die Reibung verringern, Verschleiß vorbeugen und so die Lebensdauer der Dichtung verlängern. Verwenden Sie ein Schmiermittel, das mit dem Dichtungsmaterial und der Betriebsumgebung kompatibel ist.
  5. Umweltkontrolle: Äußere Faktoren wie Staub, Schmutz und raue Wetterbedingungen können den Dichtungsverschleiß beschleunigen. Verwenden Sie nach Möglichkeit Abschirmungen oder Abdeckungen, um die Dichtungen vor diesen Elementen zu schützen.
  6. Optimales Design: Das Design der Dichtung und ihres Gehäuses kann einen erheblichen Einfluss auf die Lebensdauer der Dichtung haben. Es sollte eine gleichmäßige Druckverteilung ermöglichen, die Reibung minimieren und über geeignete Oberflächenbeschaffenheiten verfügen.

Durch die Einhaltung dieser Richtlinien kann die Lebenserwartung dynamischer Dichtungen erheblich verlängert werden, was zu weniger Ausfallzeiten, geringeren Wartungskosten und einer verbesserten Zuverlässigkeit Ihrer Maschinen führt. Wie immer kann die Beratung durch einen Dichtungsspezialisten wie Hongju weitere Erkenntnisse liefern, die auf Ihre spezifischen Anwendungsanforderungen zugeschnitten sind.

Zusammenfassung

Das Verständnis dynamischer Dichtungen ist ein wesentlicher Bestandteil der Aufrechterhaltung und Steigerung der Effizienz Ihrer Maschinen. Von ihren vielfältigen Arten und Anwendungen bis hin zu den verwendeten Materialien und Tipps zur Verlängerung ihrer Lebensdauer spielen diese kleinen, aber wichtigen Komponenten eine entscheidende Rolle für den reibungslosen Betrieb einer Vielzahl von Industrieanlagen.

Partnerschaft mit Hongju für dynamische Dichtungen

At Hongju-SilikonWir sind uns der Bedeutung zuverlässiger dynamischer Dichtungen bewusst und sind bestrebt, qualitativ hochwertige Dichtungslösungen anzubieten, die auf die besonderen Anforderungen Ihrer Anwendungen zugeschnitten sind. Wir kombinieren modernste Technologie, innovatives Design und erstklassige Materialien, um dynamische Dichtungen zu schaffen, die optimale Leistung, Haltbarkeit und Langlebigkeit bieten.
