Entformungsschrägen beim Spritzgießen beherrschen

Für Außenstehende mag es trivial klingen, aber die richtige Formschräge kann den Unterschied zwischen einem qualitativ hochwertigen und einem fehlerhaften Spritzgussteil ausmachen. Dieser Artikel befasst sich mit der Bedeutung von Formschrägen im Spritzgussprozess und bietet Einblicke, um einen qualitativ hochwertigen Produktionsprozess sicherzustellen.

Grundlagen des Formschrägewinkels

Im Mittelpunkt des Spritzgussprozesses steht ein elementarer Designaspekt, der als Formschräge bekannt ist. Für Neulinge auf diesem Gebiet mag der Formschrägewinkel lediglich als Schräge oder Neigung auf der vertikalen Oberfläche eines Teils erscheinen, seine Auswirkungen reichen jedoch tief in die Welt des Spritzgießens ein.

• Definition

Der Entformungswinkel, oft auch nur „Entformungsschräge“ genannt, ist der Grad der Neigung der vertikalen Wände oder Oberflächen von Spritzgussteilen. Dieser in Grad ausgedrückte Winkel stellt sicher, dass sich der breitere Teil des geformten Produkts an der Basis befindet, was ein einfacheres Auswerfen aus der Form ermöglicht.

• Sinn

Der Hauptzweck des Entformungswinkels besteht darin erleichtern das reibungslose Auswerfen eines Teils aus der Form. Ohne sie kann das Teil an der Form kleben oder schleifen, was zu Defekten und möglichen Schäden sowohl am Teil als auch an der Form führen kann.

• Auswurf und Oberflächenintegrität

Ein gut integrierter Entformungswinkel sorgt dafür, dass beim Auswerfen nur minimale Reibung zwischen den vertikalen Flächen des Teils und der Form entsteht. Dies trägt nicht nur dazu bei, die Oberflächenbeschaffenheit des Teils zu erhalten, sondern verhindert auch Abrieb, Schleifspuren oder Verformungen, die die Ästhetik und Funktion des Endprodukts beeinträchtigen können.

• Schimmelgesundheit

Das ständige Formen und Auswerfen von Teilen ohne ausreichenden Entformungswinkel kann zu einer übermäßigen Belastung einer Metallformkomponente führen, was zu einem schnelleren Verschleiß führt. Ein gut berechneter Entwurf hingegen kann die Lebensdauer der Form verlängern und so auf lange Sicht Zeit und Kosten sparen.

• Designpräzision

Neben den funktionalen Vorteilen spielen Formschrägen auch eine entscheidende Rolle für die Designgenauigkeit. Sie helfen dabei, die beabsichtigten Abmessungen und die geometrische Genauigkeit eines Teils beizubehalten, insbesondere bei komplexen Formen oder komplizierten Designs.

• Ästhetischer Anreiz

Bei sorgfältiger Einarbeitung können Formschrägen auch die optische Attraktivität des Spritzgussteils verbessern. Sie sorgen für ein elegantes und ergonomisches Finish und machen das Produkt nicht nur funktional, sondern auch ästhetisch ansprechend.

Im großen Schema von Kunststoff-Spritzguss, Formschrägen sind nicht nur optional – sie sind unverzichtbar. Sie sind ein Beweis für das komplexe Gleichgewicht zwischen Kunst und Wissenschaft im Bereich des Formens und stellen sicher, dass jedes aus einer Form ausgeworfene Teil von optimaler Qualität und Haltbarkeit ist.

Faktoren, die die Auswahl des Schrägenwinkels beeinflussen

Bei der Bestimmung des geeigneten Entformungswinkels für Spritzgussteile spielen mehrere Faktoren eine Rolle. Zu diesen Faktoren gehören Teilegeometrie, Materialeigenschaften, Oberflächenbeschaffenheit, Wandstärke, Ziehtiefe, Formkomplexität und Werkzeugbeschränkungen. Lassen Sie uns näher auf jeden dieser Einflüsse eingehen:

1. Teilegeometrie

Die Form und das Design des zu formenden Teils haben großen Einfluss auf die Auswahl der Entformungsschrägen für die Einspritzung. Teile mit komplexen Geometrien oder komplizierten Merkmalen erfordern möglicherweise größere Formschrägen, um ein einfaches Auswerfen aus der Form zu gewährleisten. Andererseits ermöglichen Teile mit einfacherem Design oder geraden Wänden möglicherweise kleinere Entformungswinkel. Das Ziel besteht darin, ein Gleichgewicht zwischen der Sicherstellung eines ordnungsgemäßen Auswurfs während des Spritzgießprozesses und der Minimierung etwaiger negativer Auswirkungen auf die Ästhetik oder Funktionalität des Endteils zu finden.

2. Materialeigenschaften

Verschiedene Materialien weisen während des Abkühlvorgangs eine unterschiedlich starke Schrumpfung auf Spritzgießen. Materialien mit höheren Schrumpfungsraten erfordern möglicherweise größere Formschrägen, um mögliche Dimensionsänderungen beim Erstarren auszugleichen. Umgekehrt könnten Materialien mit geringeren Schrumpfungsraten kleinere Anforderungen beim Formschrägenwinkel beim Spritzgießen ermöglichen. Es ist wichtig, diese Materialeigenschaften bei der Auswahl geeigneter Formschrägen zu berücksichtigen, um genaue und konsistente Teileabmessungen zu erzielen.

3. Oberflächenfinish

Auch die gewünschte Oberflächenbeschaffenheit des fertigen Formteils kann die Wahl des Entformungswinkels beeinflussen. Teile, die eine hochwertige Endbearbeitung des Produktionsprozesses erfordern, erfordern häufig größere Entformungswinkel, um kosmetische Defekte wie Kratzer oder Markierungen durch Reibung beim Auswerfen zu vermeiden. Teile, die sekundären Prozessen wie Lackieren oder Beschichten unterzogen werden, können jedoch kleinere Entformungswinkel tolerieren, da etwaige Unvollkommenheiten durch nachfolgende Behandlungen verdeckt werden.

4. Wandstärke und Ziehtiefe

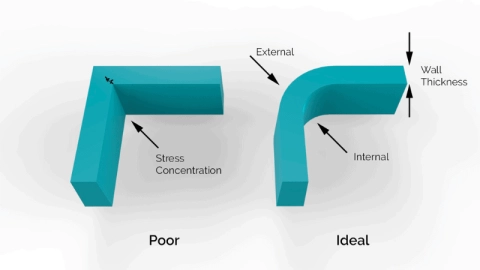

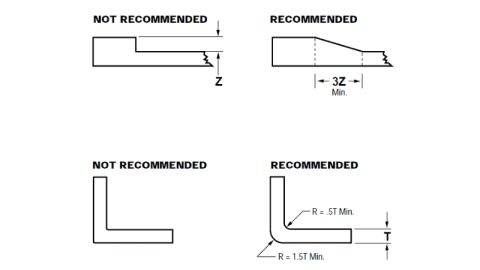

Die Wandstärke spielt eine wichtige Rolle bei der Bestimmung des erforderlichen Entformungswinkels für eine erfolgreiche Formtrennung in der Design von Spritzgussformen. Dickere Wände erfordern aufgrund des erhöhten Widerstands beim Auswerfen im Allgemeinen größere Formschrägen. Teile mit tieferen Ausformungen (bei denen sich die Merkmale weiter in die Hohlraumtiefe der Form erstrecken) erfordern möglicherweise größere Ausformungswinkel, um ein reibungsloses Entfernen aus dem Werkzeug ohne Beschädigung oder Verformung zu ermöglichen.

5. Formenkomplexität und Werkzeugbeschränkungen

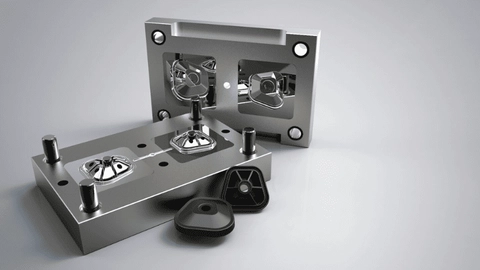

Auch die Komplexität des Formdesigns und etwaige Einschränkungen durch die Werkzeuge können sich auf die Wahl des Entformungswinkels im Formprozess auswirken. Kompliziertere Formen mit Hinterschneidungen oder komplexen Geometrien erfordern möglicherweise größere Formschrägen, um ein ordnungsgemäßes Auswerfen zu ermöglichen. Ebenso können bestimmte Werkzeugbeschränkungen, wie begrenzter Platz oder eingeschränkte Bewegungsfreiheit, die Notwendigkeit spezifischer Formschrägen erfordern, um einen reibungslosen Betrieb während des Spritzgussprozesses zu gewährleisten.

Allgemeine Empfehlungen zum Entwurfswinkel

Im Bereich des Spritzgießens spielen Entformungsschrägen eine entscheidende Rolle, um das nahtlose Auswerfen von Teilen aus ihren Formen sicherzustellen. Während die Einzelheiten je nach Material, Geometrie und Oberflächenbeschaffenheit variieren können, legen Branchendaten und Erkenntnisse die folgenden Richtlinien nahe:

1. Standardschrägewinkel: Untersuchungen führender Spritzgussunternehmen belegen, dass ein Entformungswinkel von 1–2 Grad optimal für einfache, nicht komplexe Designs mit gängigen Kunststoffen ist. Dieser Winkel gewährleistet typischerweise ein effektives Gleichgewicht zwischen einfacher Teileauswurf und Designintegrität.

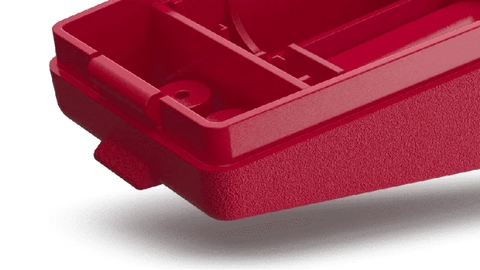

2. Strukturierte Oberflächen: Industriestandards schreiben vor, dass für Teile mit strukturierter Oberfläche zusätzlich 1–3 Grad zusätzlich zum Grundschrägewinkel empfohlen werden. Für eine leichte Textur kann also eine Gesamtschräge von 2–3 Grad und für eine schwere Textur 3–5 Grad erforderlich sein.
3. Tiefe Funktionen: Basierend auf Materialflussstudien profitieren tiefere Hohlräume oder vertiefte Merkmale von ausgeprägteren Formschrägen. Bei Aussparungen, die tiefer als 2 Zoll sind, kann ein Entformungswinkel von bis zu 5 Grad erforderlich sein.
4. Dünne Wände: Für Teile mit Wandstärken von weniger als 0.04 Zoll empfehlen die Daten einen Entformungswinkel zwischen 0.5 und 1 Grad, da dies dazu beiträgt, Verformungen aufgrund unterschiedlicher Abkühlraten zu verhindern.
5. Hohe vertikale Merkmale: Branchenrichtlinien empfehlen, bei hohen vertikalen Merkmalen eine schrittweise Verjüngung von 1 Grad pro Zoll Höhe hinzuzufügen, um die potenzielle Reibung beim Teileauswurf zu verringern.
6. Feine Details: Beim Umgang mit komplizierten Details oder Gravuren deuten Daten erfolgreicher Spritzgussverfahren auf einen Entformungswinkel von 1.5 bis 2.5 Grad hin. Für diese differenzierten Merkmale bleibt jedoch die Beratung durch Spritzgussspezialisten von entscheidender Bedeutung.
7. Hohe Produktionsläufe: Bei Formen, von denen erwartet wird, dass sie mehr als 100,000 Teile produzieren, kann die Neigung zum oberen Ende des empfohlenen Entformungswinkelbereichs die Lebensdauer der Form verlängern. Historische Daten haben eine Verringerung des Verschleißes und der Werkzeugschäden bei leicht erhöhter Formschräge in Szenarien mit hoher Produktion gezeigt.

Obwohl diese Empfehlungen auf Industriestandards und empirischen Daten basieren, ist es wichtig, sich daran zu erinnern, dass jedes Projekt seine eigenen, einzigartigen Anforderungen hat. Durch die Kombination dieser Richtlinien mit projektspezifischen Erkenntnissen und Expertenberatungen lassen sich optimale Ergebnisse im Spritzgussprozess erzielen.

Häufige Fallstricke und wie man sie vermeidet

Unzureichender Entformungswinkel

• Fallgrube: Eines der häufigsten Probleme beim Spritzgießen ist die unzureichende Formschräge, was dazu führt, dass Teile an der Form kleben bleiben. Dadurch wird nicht nur das Teil beschädigt, sondern auch die Form belastet.
• Vermeidung: Stellen Sie immer einen angemessenen Entformungswinkel sicher, der auf den Material- und Designspezifikationen basiert. Die Beratung durch Spritzgussspezialisten kann Hinweise auf den für ein bestimmtes Teil erforderlichen Mindestentformungswinkel geben.

Überbetonung der Ästhetik

• Fallgrube: Auch wenn die Ästhetik von entscheidender Bedeutung ist, kann es zu Designs kommen, die sich nur schwer aus der Form lösen lassen, wenn ihr Vorrang vor der Funktionalität eingeräumt wird.
• Vermeidung: Ästhetische Anforderungen mit praktischen Überlegungen zum Spritzgussdesign in Einklang bringen. Wenn eine bestimmte Ästhetik unerlässlich ist, sollten Sie Nachbehandlungen nach dem Formen in Betracht ziehen.

Materialschwund ignorieren

• Fallgrube: Jedes Material hat im Spritzgussprozess eine bestimmte Schrumpfrate. Wenn dies nicht berücksichtigt wird, kann es zu verzogenen Teilen kommen.
• Vermeidung: Verstehen Sie die Eigenschaften des Materials, insbesondere seine Schrumpfrate. Passen Sie die Entformungswinkel entsprechend an, um dieses inhärente Materialverhalten auszugleichen.

Null- oder Negativentwürfe ohne Begründung

• Fallgrube: Obwohl dies manchmal für bestimmte Funktionen erforderlich ist, kann die ungerechtfertigte Verwendung von Null- oder Negativschrägen zu Auswurfproblemen führen.
• Vermeidung: Verwenden Sie Formen ohne Formschräge oder negative Formschrägen nur, wenn dies unbedingt erforderlich ist, und stellen Sie sicher, dass das Formdesign und der Spritzgussprozess diese ohne Komplikationen unterstützen.

Wenn Sie sich dieser Fallstricke bewusst sind und die empfohlenen Vorsichtsmaßnahmen umsetzen, können Sie die Herausforderungen des Formschrägen-Spritzgießens meistern und einen reibungsloseren, qualitativ hochwertigen Produktionsprozess gewährleisten.

Formschrägen für bestimmte Merkmale

Wenn es um Formschrägen beim Kunststoffspritzguss geht, ist es wichtig zu wissen, wie verschiedene Teile mit diesen Winkeln arbeiten. Jedes Merkmal benötigt einen eigenen Entformungswinkel, um sicherzustellen, dass die Form das Teil lösen kann, ohne dass es zu Schäden kommt. Hier erfahren Sie mehr darüber:

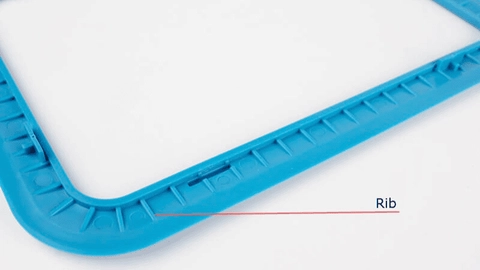

Rippen

Beim Entwerfen von Rippen für das Spritzgießen ist es wichtig, die Formschrägen zu berücksichtigen. Rippen sind dünne, längliche Elemente, die einem Teil zusätzliche Festigkeit und Halt verleihen. Um ein einfaches Entfernen aus dem Formhohlraum zu gewährleisten, sollten die Rippen eine Verjüngung von mindestens 1° pro Seite aufweisen. Dieser leichte Winkel ermöglicht ein reibungsloses Lösen der Rippe, ohne dass sie in der Form hängen bleibt.

Es kann jedoch Fälle geben, in denen das Erreichen einer ausreichenden Rippenverjüngung aufgrund von Designbeschränkungen eine Herausforderung darstellt. In solchen Situationen kann eine Erhöhung der Rippendicke dazu beitragen, die fehlende Konizität auszugleichen. Durch Anpassen der Dicke können Sie die ordnungsgemäße Funktionalität beibehalten und gleichzeitig ein einfaches Auswerfen aus der Form gewährleisten.

Vorteile:

• Erleichtert das reibungslose Lösen der Rippen aus dem Formhohlraum.
• Erhöht die Einfachheit der Herstellung und reduziert Produktionsprobleme.

Nachteile:

• Eine erhöhte Rippendicke kann sich auf das Gesamtdesign und die Ästhetik des Teils auswirken.
• Möglicherweise sind Anpassungen in anderen Bereichen der Teilegeometrie erforderlich, um dickere Rippen zu berücksichtigen.

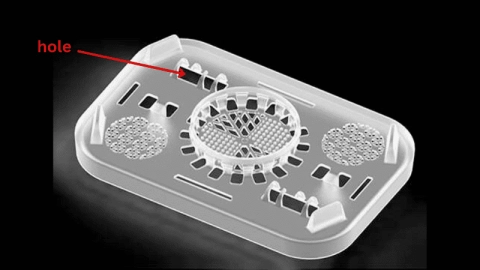

Bohrungen

Die Behandlung von Löchern beim Spritzgießen hängt von deren Form und Geometrie ab. Zylindrische Löcher erfordern im Allgemeinen keinen zusätzlichen Entformungswinkel, da sie durchgehend einen einheitlichen Durchmesser haben. Bei nichtzylindrischen Löchern, beispielsweise solchen mit konischen oder unregelmäßigen Formen, kann es jedoch erforderlich sein, Entformungsschrägen hinzuzufügen, um das Auswerfen aus der Form zu erleichtern.

Die Einbeziehung von Formschrägen in nichtzylindrische Löcher erleichtert das Entfernen, da beim Entformen eine allmähliche Freigabe erfolgt. Diese Winkel reduzieren die Reibung zwischen dem Teil und den Formoberflächen und verhindern so Schäden oder Verformungen beim Herausnehmen des Teils aus dem Werkzeug.

Vorteile:

• Erleichtert die Teileentnahme aus Formen mit nichtzylindrischen Löchern.
• Minimiert mögliche Schäden oder Verformungen während des Entformungsvorgangs.

Nachteile:

• Das Hinzufügen von Entformungswinkeln zu komplexen Geometrien kann die Herstellungskosten erhöhen.
• Erfordert sorgfältige Überlegungen beim Produktdesign, um Beeinträchtigungen der Funktionalität oder Ästhetik zu vermeiden.

Themen

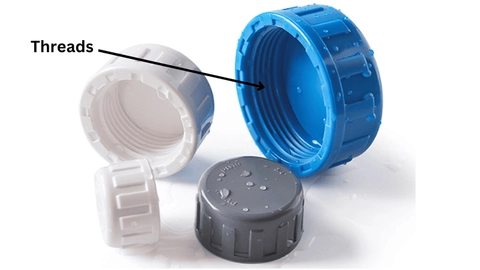

Gewinde finden sich häufig in Kunststoffteilen, die zur Befestigung oder Verbindung von Bauteilen dienen. Bei der Konstruktion von Teilen mit Außengewinde wird empfohlen, einen Entformungswinkel von 1° bis 3° einzuplanen. Diese leichte Verjüngung ermöglicht ein reibungsloses Lösen aus der Form und verhindert mögliche Klebe- oder Bindungsprobleme.

Andererseits erfordern Innengewinde möglicherweise nicht immer Entformungsschrägen, wenn die Form mit kollabierbaren Kernen konstruiert werden kann. Faltkerne sind Spezialfunktionen, die die Erstellung von Innengewinden ermöglichen, ohne dass zusätzliche Formschrägen erforderlich sind. Diese Kerne kollabieren beim Auswerfen und ermöglichen so ein einfaches Entfernen des Gewindeteils.

Vorteile:

• Gewährleistet eine reibungslose Freigabe und Funktionalität von Teilen mit Außengewinde.
• Eliminiert die Notwendigkeit von Entformungsschrägen an Innengewinden, wenn zusammenklappbare Kerne verwendet werden.

Nachteile:

• Das Einbringen von Entformungsschrägen in Außengewinde kann deren Abmessungen geringfügig verändern.
• Das Entwerfen von Formen mit kollabierbaren Kernen kann die Komplexität und Kosten der Herstellung erhöhen.

Best Practices für Formschrägen beim Kunststoffspritzguss

Um einen erfolgreichen Kunststoffspritzgussprozess sicherzustellen, ist eine sorgfältige Vorgehensweise erforderlich, insbesondere wenn es um die Gestaltung von Entformungsschrägen geht. Ihre Bedeutung kann angesichts ihres Einflusses sowohl auf die Formtrennwirkung als auch auf die Gesamtleistung von Spritzgussteilen nicht hoch genug eingeschätzt werden.

1. Beratung ist der Schlüssel

Nutzen Sie das Wissen erfahrener Formenbauer. Mit ihrem umfassenden Fachwissen bieten diese Spezialisten unschätzbare Einblicke und führen Sie bei der Entwicklung von Winkelspritzgussverfahren an, die erstklassige Kunststoffteile ergeben. Ihre Vertrautheit mit verschiedenen Designherausforderungen hilft bei der Empfehlung präziser Entformungsschrägen, die auf bestimmte Formdesigns zugeschnitten sind.

2. Der Wert des Prototypings

Bevor Sie in die Großserienfertigung einsteigen, testen Sie die Möglichkeiten mit Prototyping. Diese Phase ist Ihr Testgelände und ermöglicht die Validierung ausgewählter Entformungswinkel. Es ist auch Ihr Schutz und deckt alle Probleme auf, die während des gesamten Spritzgussprozesses auftreten könnten.

Durch iteratives Prototyping können Sie diese Formschrägen verfeinern und so der perfekten Form immer näher kommen. Beobachten Sie dabei genau die Dynamik des Teileauswurfs, prüfen Sie die Qualität der Oberflächenbeschaffenheit, stellen Sie die Maßhaltigkeit sicher und beurteilen Sie die Gesamtfunktionalität des Teils. Eine solche sorgfältige Bewertung hilft bei präventiven Korrekturen und stellt sicher, dass das Endergebnis nahtlos mit Ihren Vorgaben übereinstimmt.

3. Digitale Voraussicht nutzen

Moderne Probleme erfordern moderne Lösungen. Geben Sie Computersimulationen ein, Ihr Fenster, um vorherzusagen, wie der geschmolzene Kunststoff durch den Formhohlraum navigiert. Diese digitalen Vorschauen sind geeignet, Bereiche hervorzuheben, in denen der aktuelle Entwurf während des Teileauswurfs ins Stocken geraten könnte.

Durch die frühzeitige Integration dieser Simulationen in Ihren Designprozess können Sie potenzielle Hindernisse, sei es Hinterschneidungen oder Reibungszonen, lokalisieren, die das reibungslose Lösen aus der Form beeinträchtigen könnten. Diese im virtuellen Bereich zu ändern, führt zu greifbaren Gewinnen in der realen Welt –Dadurch werden die Entwicklungsfristen verkürzt, die Kosten für die Prototypenerstellung gesenkt und die Wahrscheinlichkeit von Störungen während des eigentlichen Formprozesses verringert.

Schlussfolgerung

Formschrägen sind im Spritzgussprozess von entscheidender Bedeutung und beeinflussen den Teileauswurf und die Gesamtproduktqualität. Sie gehen auf die Nuancen verschiedener Merkmale und Designs ein und sorgen so für reibungslose Fertigungsergebnisse. Indem Designer ihre Bedeutung erkennen und sich an Best Practices halten, können sie optimale Ergebnisse erzielen. Durch die Zusammenarbeit mit Spritzgussspezialisten und den Einsatz fortschrittlicher Simulationen kann die Produktion weiter rationalisiert und Effizienz und Exzellenz sichergestellt werden.
