So erreichen Sie Präzision: Optimierung der Spritzgusstoleranzen

Präzision ist nicht nur eine wünschenswerte Eigenschaft, sondern eine Notwendigkeit in der hart umkämpften Fertigungsindustrie. Beim Formgebungsprozess können geringfügige Abweichungen die Qualität, Funktionalität und Marktfähigkeit des Endprodukts beeinträchtigen. Sie fragen sich, wie Sie präzise Spritzgusstoleranzen konstant erreichen können? Die Antwort liegt in der Optimierung der Spritzgusstoleranz.

Inhaltsverzeichnis

Heute erzähle ich Ihnen, was Spritzgusstoleranzen sind, welche Faktoren Einfluss auf die Toleranzen haben und wie die Prozesskontrolle am besten ist, um beim Spritzguss enge Toleranzen zu erreichen. Von Design und Materialauswahl bis hin zur Prozesskontrolle und Qualitätssicherung wird im Folgenden alles erklärt. Lesen Sie also weiter und entdecken Sie jeden Aspekt.

Was sind Spritzgusstoleranzen?

Spritzgussprodukte

Spritzgusstoleranzen beziehen sich auf die akzeptablen Grenzen, innerhalb derer sich die Abmessungen eines Formteils ändern können, während seine Funktionalität und Passform erhalten bleiben.

Typische Toleranzen beim Spritzgießen liegen bei ±0.1 mm bis ±0.5 mm für Allzweckmaterialien wie z ABS or Polyethylen. Diese Toleranz kann jedoch je nach Teilespezifikation und Material lockerer oder enger sein.

Toleranzen sind im Spritzgussprozess sehr wichtig, da geringfügige Abweichungen zu Funktionsproblemen, Montageproblemen oder kosmetischen Mängeln führen können. Wenn beispielsweise zwei Teile so konstruiert sind, dass sie zusammenpassen, ein Teil jedoch ein ungenaues Loch aufweist, führt dies zu Montagefehlern.

Es ist eine ziemliche Herausforderung, eine sehr enge Toleranz einzuhalten, da verschiedene Faktoren die Toleranz beeinflussen.

Bedeutung der Toleranz bei Spritzgussteilen

Entformungswinkel für Spritzguss

Toleranz in Spritzgießen ist ein recht wichtiges Element, da es einen direkten Einfluss auf die Passform, Funktion und Gesamtqualität eines Produkts hat. Hersteller legen aus folgenden Gründen Wert auf Toleranz während des Prozesses.

  1. Qualität: Toleranz ist ein Maß für Qualität. Teile, die auf der Grundlage vorgegebener Toleranzen hergestellt werden, gelten als hochwertig.
  2. Konsistenz über Chargen hinweg: Produktdesigner definieren die Konsistenz eines Produkts, um über verschiedene Produktionsläufe hinweg Konsistenz zu erreichen. Dadurch passen Teile, die heute produziert werden, zu Teilen, die einen Monat oder ein Jahr später produziert werden.
  3. Funktionale Anforderung: Die Leistungsanforderungen einiger Komplimente hängen von den genauen Abmessungen ab. Durch Toleranz wird sichergestellt, dass alle Leistungsanforderungen ordnungsgemäß erfüllt werden.
  4. Perfect Fit: Viele Teile müssen meist mit anderen Komponenten zusammenpassen. Wenn nun ein Teil zu locker oder zu fest sitzt, wirkt sich dies negativ auf die Gesamtmontage aus. Verfahren.
  5. Abfall reduzieren: Der Zweck der Definition des akzeptablen Variationsbereichs für Teile verringert den Abfall. Denn wenn Teile richtig zusammenpassen, werden sie nicht aussortiert. Wenn Teile hingegen die Toleranzanforderungen nicht erfüllen, werden sie zurückgewiesen. Infolgedessen muss der Hersteller sie erneut produzieren, was die damit verbundenen Kosten erhöht.

Faktoren, die die Spritzgusstoleranzen beeinflussen

Während des Spritzgussprozesses können viele Variablen die Toleranz beeinflussen. Für Hersteller und Designer ist es wichtig, alle Faktoren zu verstehen. Die folgenden Faktoren beeinflussen die Spritzgusstoleranzen:

Materialeigenschaften

Jedes Material hat spezifische Eigenschaften, die sich auf den akzeptablen Grad der Variation in einem Teil auswirken können. Lassen Sie uns herausfinden, was diese Eigenschaften sind:

Schrumpfgrenzgerät
  • Materialschwund: Die Schrumpfraten variieren von Material zu Material. Diese Rate ändert die endgültigen Abmessungen des Teils.
  • Thermische Stabilität: Verschiedene Materialien reagieren unterschiedlich auf thermische Schwankungen. Wenn ein Material anfälliger für Temperaturschwankungen ist, führt dies zu größeren Schwankungen der Teileabmessungen
  • Viskosität: Die Materialviskosität beeinflusst, wie gut das Material die Form füllt. Diese Materialflusseigenschaft kann sich also auf die Dimensionsstabilität von Teilen auswirken.

Formendesign

Spritzgussform

Ein weiterer Faktor, der das Spritzgießen beeinflusst, ist das Formdesign.

  • Komplexität: Eine komplexe Form mit engen Toleranzen ist anspruchsvoller herzustellen als ein einfaches Formdesign.
  • Werkzeugmaterial Eine Änderung der Standardtoleranzen beim Spritzgießen ist die Art und Qualität des für die Formenherstellung verwendeten Materials.
  • Entformungswinkel: Dies ist der Winkel, in dem ein Teil ausgeworfen wird. Der Entformungswinkel ist ein wichtiger Teil der Spritzgusskonstruktion, da er sich auf die einfache Entformung des Teils aus der Form auswirkt. Es ist wichtig, die richtigen Entformungswinkel zu definieren, um den Verschleiß zu minimieren.

Maschinenparameter

Maschinenparameter bestimmen auch die Abmessungen einer Form. Hier sind einige Parameter, die Sie berücksichtigen sollten.

  • Einspritzgeschwindigkeit und -druck: Der Hersteller muss die Einspritzgeschwindigkeit und den Einspritzdruck kontrollieren, da dies erhebliche Auswirkungen auf die endgültige Abmessung haben kann.
  • Zykluszeit: Wie lange ein Material abkühlen kann, kann sich auf die Schrumpfungsraten und die Gesamtabmessungen des Teils auswirken. Achten Sie auf die Abkühlzeit.
  • Klemmdruck: Ein falscher Klemmdruck führt zu einer ungleichmäßigen Materialverteilung. Infolgedessen können Sie keine Form herstellen, die der genauen Spritzgusstoleranz entspricht.

Prozessoptimierungssteuerung

Optimierungskontrolle

Auch die Art und Weise, wie Sie den gesamten Injektionsmodellierungsprozess steuern, wirkt sich auf die Toleranz aus. Hier sind einige wichtige Faktoren, die Sie bei der Verarbeitung beachten sollten.

  • Wenn Material und Formtemperatur uneinheitlich sind, erhalten Sie Teile mit unterschiedlichen Größen.
  • Es ist wichtig, den Feuchtigkeitsgehalt während der Verarbeitung vollständig im Auge zu behalten, da ein hoher Feuchtigkeitsgehalt häufig zu Dimensionsinstabilität und Verzug führt
  • Wenn Ihr Rohmaterial unrein ist, kommt es zu Unstimmigkeiten in Größe und Form.

Auswahl des idealen Materials für enge Toleranzen

Möchten Sie eine engere Toleranz einhalten? Wenn ja, müssen Sie das ideale Material auswählen. So können Sie das tun:

Datenblätter zum Studienmaterial

Achten Sie bei der Suche nach dem idealen Material darauf, dass es folgende Eigenschaften aufweist:
Wählen Sie ein Material mit einer geringen und gleichmäßigen Schrumpfrate. Dadurch können Sie die endgültigen Abmessungen leicht kontrollieren.

  • Wählen Sie ein Material, das bei verschiedenen Temperaturniveaus stabil bleibt.
  • Entscheiden Sie sich für ein Material mit hoher Zugfestigkeit und Steifigkeit, da es die Aufrechterhaltung von Form und Abmessungen für Sie weniger schwierig macht.
  • Studieren Sie immer die Materialdatenblätter, um sich ein klares Bild von der Schrumpfrate, der thermischen Stabilität und den mechanischen Eigenschaften zu machen.

Verarbeitungsbedingungen und ihre Auswirkungen

So haben Temperatur, Druck und Zykluszeit einen großen Einfluss auf die Toleranzen von Spritzgussteilen:

Temperaturen

Schwankungen der Form- und Schmelzetemperatur wirken sich auf die Abmessungen des Teils aus. Wenn ein Material beispielsweise zu heiß oder zu kalt ist, füllt es die Form nicht gleichmäßig aus. Welche Auswirkungen wird es dann geben? Nun, es wird zu inkonsistentem Verziehen, Füllen und Dimensionsinstabilität führen.

Die Formtemperatur beeinflusst, wie hochwertiges Material abkühlt. Wenn die Formtemperatur hoch ist, verringert sich die innere Spannung, aber es kann die Zykluswahrscheinlichkeit erhöhen. Dadurch erhöht sich die Wahrscheinlichkeit einer Materialverformung erheblich.

Druckscheiben

Der Druck ist ein wichtiger Faktor bei der gesamten Formverarbeitung. Sie müssen beim Halten und Einspritzen von Druck vorsichtig sein, um optimale Ergebnisse zu erzielen.

  • Wenn der Einspritzdruck zu hoch ist, läuft überschüssiges Material aus der Form aus. Andererseits führt ein sehr geringer Druck zu einer unvollständigen Formfüllung.
  • Der Hersteller muss auch einen ausreichenden Haltedruck aufrechterhalten, weil
  • Ein unzureichender Nachdruck beeinträchtigt die Maßhaltigkeit.

Uhrzeit

Stellen Sie den richtigen Zeitpunkt für präzises Spritzgießen ein

Sie müssen die entsprechende Zeit zum Befüllen, Abkühlen und Auswerfen anpassen.

  • Füllzeit: Es bezieht sich auf die Geschwindigkeit, mit der die Form gefüllt wird. Eine schnellere Füllung führt zu einem Hohlraum, während eine langsame Füllung zu einer vorzeitigen Abkühlung führt. Daher ist es wichtig, den richtigen Füllzeitpunkt zu wählen.
  • Kühlzeit: Dies ist die Zeitspanne, die das Material in der Form abkühlen darf. Übermäßige Kühlung erhöht Ihren Zeit- und Kostenaufwand, während unzureichende Kühlung zu Verformungen führt. Daher ist es immer eine gute Idee, die richtige Abkühlzeit zu wählen.
  • Auswurfzeit: Dies ist die Zeit, die zum Auswerfen des Teils aus der Form benötigt wird. Wenn Sie das Teil schnell auswerfen, kann es zu einer Biegung kommen. Ein später Auswurf verlängert jedoch die Zykluszeit. Daher ist es wichtig, den richtigen Auswurfzeitpunkt zu wählen, um Verformungen zu vermeiden.

Erreichen von Maßtoleranzen beim Spritzgießen

Jeder Hersteller möchte beim Spritzgießen maßliche Spritzgusstoleranzen erreichen. Hier erfahren Sie, wie das geht.

Design-Phase

Darauf sollten Sie sich verlassen Computergestütztes Design (CAD-)Modelle, weil sie Ihnen dabei helfen, Abmessungen und Toleranzen klar zu definieren.

Spritzguss-Designrichtlinien CAD-Modell

Andererseits ermöglicht Simulationssoftware Ihrem Team, vorherzusagen, wie sich das Material in der Form verhält. Mithilfe dieser Verhaltensinformationen können Sie Probleme frühzeitig erkennen und eine Lösung finden.

Materialauswahl

Nehmen Sie sich immer Zeit für die Materialauswahl, denn wenn Sie das ideale Material zur Hand haben, sinken die Projektkosten. Versuchen Sie, das richtige Material mit einer gleichmäßigen und geringen Schrumpfrate auszuwählen. Vergessen Sie nicht, Versuche durchzuführen, da das Material Ihnen dabei hilft, einen Einblick in das Verhalten des Materials unter verschiedenen Bedingungen zu erhalten.

Werkzeugbau

Wählen Sie immer qualitativ hochwertige Molen, da Sie so die Genauigkeit beibehalten können. Außerdem sind Premium-Werkzeuge langlebig. Sie könnten damit über Jahre hinweg einen hohen ROI erzielen. Es ist wichtig, dass Sie Ihre vorhandenen Formwerkzeuge in gutem Zustand halten. Eine regelmäßige Werkzeugwartung hilft Ihnen, Abweichungen im Laufe der Zeit zu vermeiden.

Prozessparameter

Sie möchten beim Spritzgießen Maßtoleranzen erreichen? Wenn ja, kontrollieren Sie die Prozessparameter wie Druck, Temperatur und Zyklus. Hier ist, wie

  • Verwenden Sie Temperatursensoren zur Überwachung und Steuerung der Schmelze- und Formtemperatur.
  • Investieren Sie in Drucksensoren, damit Sie einen konstanten Einspritz- und Nachdruck aufrechterhalten können.
  • Versuchen Sie, die optimalen Einstellungen zu finden, indem Sie mit unterschiedlichen Zykluszeiten experimentieren.
Ultraschallsensoren zur Überwachung des Kunststoffspritzgussprozesses

Implementieren Sie wiederholbare Prozesskontrollen

Prozesskontrollen sind einige Methoden, die Herstellern dabei helfen, Variablen zu kalibrieren, die sich während des Prozesses auf die Teilequalität auswirken Spritzgussprozess. Jede Methode und jeder Prozess zur Herstellung von Teilen weist einige Variablen auf. Es ist wichtig, sie zu kalibrieren, um die Abweichung zu reduzieren. Gemeinsame Variablen sind Temperatur, Haltezeit und Druck. Hier sind sechs gängige Prozesskontrollmethoden:

  1. Entwickeln Sie SOPs

Standardarbeitsanweisungen (SOPs) Sie führen Sie Schritt für Schritt durch jeden Spritzgussprozess. Ihre Mitarbeiter können bei Bedarf SOPs als Referenz einsehen.

  1. Sensorintegration

 Sie müssen Sensoren in Ihren Gesamtprozess integrieren, da sie Ihnen bei der Überwachung wichtiger Parameter wie Druck, Temperatur und Zykluszeit helfen. Sie erhalten Echtzeit-Feedback und können entsprechende Anpassungen vornehmen.

  1. Automatisierungs- und Prozesssteuerungssoftware

Wenn Sie die Konsistenz aufrechterhalten möchten, müssen Sie eine Prozesssteuerungssoftware einsetzen, die Parameter basierend auf Sensordaten anpasst.

  1. Qualitätskontrollpunkte

Sie müssen in jeder Phase des Spritzgussprozesses automatisierte und manuelle Kontrollpunkte einrichten. Diese Kontrollpunkte helfen Ihnen, den Prozess kosteneffizient zu halten

Führen Sie in kritischen Phasen automatisierte und manuelle Qualitätskontrollpunkte ein. Nutzen Sie Technologien wie optische Inspektion oder Koordinatenmessgeräte (CMM) für hochpräzise Messungen.

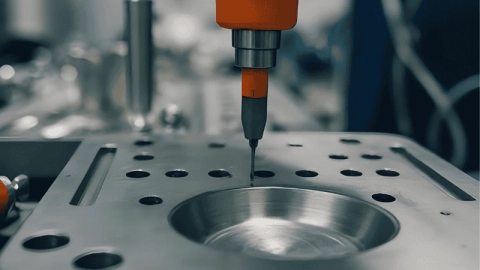

KMG für Spritzgusstoleranzen

Zusammenfassung

Nichts ist so lohnend wie die Beherrschung der Präzisionskunst beim Spritzgussmodellieren. Meinst du nicht auch? Wenn Sie also in den Genuss dieser Belohnung kommen möchten, müssen Sie sorgfältig auf Design, Materialauswahl, Prozessparameter und wiederholbare Prozesskontrollen achten.

Einerseits optimieren Sie die Standard-Spritzgusstoleranzen und andererseits können Sie Industriestandards erfüllen oder sogar übertreffen. Wenn Sie bei der Optimierung erfolgreich sind, können Sie qualitativ hochwertige und zuverlässige Produkte liefern, wodurch Sie wiederum Ihren Umsatz und Ihren Kundenstamm durch Wettbewerbsvorteile steigern können.

Entdecken Sie mit Hongju die perfekte Lösung für Ihr Unternehmen

Übernehmen Sie bewährte Verfahren für die Qualität beim Spritzgießen und machen Sie Präzision zum Standard und nicht zur Ausnahme. Bei HongjuWir können Ihnen Silikonprodukte höchster Qualität und Fachwissen garantieren, um Ihnen dabei zu helfen, die am besten geeignete Lösung für Ihre spezifischen Anforderungen zu finden. Handeln Sie jetzt und steigern Sie Ihr gesamtes Unternehmen!
