Grundlegende Belastungen im Spritzgussprozess verstehen

Beim Spritzgießen spielt der Druck in jeder Phase des Prozesses eine entscheidende Rolle. Von der Bestimmung des Materialflusses bis hin zur Beeinflussung der Oberflächenbeschaffenheit und der Teilekomplexität ist es unerlässlich, die Feinheiten des Druckmanagements zu verstehen. Da die Maschine tonnenweise Kraft pro Quadratzoll ausübt, können selbst geringfügige Abweichungen zu Problemen wie Defekten oder unzureichender Produktleistung führen.

Inhaltsverzeichnis

Das Verständnis dieses Drucks und seines Einflusses auf den Formprozess ist entscheidend für die Gewährleistung der Produktion hochwertiger Kunststoffteile. In diesem Artikel tauchen wir tief in die Welt des Einspritzdrucks, seiner Arten und der Faktoren ein, die ihn beeinflussen.

Was ist Einspritzdruck?

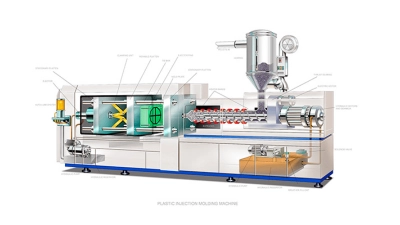

Spritzgießmaschine

Der Einspritzdruck ist dabei ein entscheidender Parameter Kunststoff-Spritzguss verarbeiten. Sie bestimmt die Kraft, mit der das geschmolzene Kunststoffmaterial in die Spritzgussform eingebracht wird. Gemessen in Pfund pro Quadratzoll (psi), es wird durch das Hydrauliksystem der Maschine ausgeübt, um den geschmolzenen Kunststoff durch die Düse in den Formhohlraum zu drücken.

Wie wirkt sich der Einspritzdruck auf die Formfüllung aus?

Um eine vollständige Füllung des Formhohlraums zu erreichen, ist der richtige Einspritzdruck von entscheidender Bedeutung. Wenn der geschmolzene Kunststoff eingespritzt wird, muss er über genügend Kraft verfügen, um den beim Fließen auftretenden Widerstand zu überwinden. Dies ist von größter Bedeutung, da ein unzureichender Einspritzdruck zu einer unvollständigen Füllung und zur Entstehung von Defekten wie Fehlschüssen oder Hohlräumen führen kann.

Wie wirkt sich der Einspritzdruck auf die Materialflussrate aus?

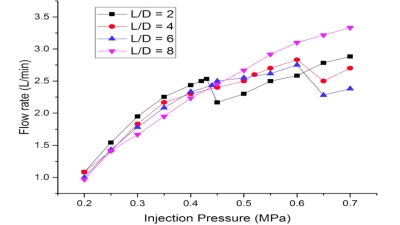

Der Einspritzdruck beeinflusst die Materialflussrate

Der direkte Zusammenhang zwischen Einspritzdruck und Materialdurchfluss ist entscheidend. Höhere Drücke führen zu schnelleren Durchflussraten und erleichtern das schnelle Füllen komplexer Geometrien und dünnwandiger Abschnitte. Umgekehrt können niedrigere Drücke zu einem langsameren Fluss führen, was möglicherweise zu Problemen wie Fließverzögerungen oder vorzeitiger Verfestigung des Materials führen kann.

Die richtige Einstellung des Einspritzdrucks bietet Vorteile:

  1. Füllen der Form: Durch die Sicherstellung, dass der gesamte Formhohlraum gefüllt ist, erreicht das geschmolzene Material jedes Formelement.
  2. Kompensation der Materialviskosität: Verschiedene Kunststoffe haben unterschiedliche Viskositäten und die Anpassung des Einspritzdrucks sorgt für einen gleichmäßigen Materialfluss.
  3. Erreichen der gewünschten Polymerflussrate: Die Polymerflussrate muss optimal sein. Ein zu schnelles Einspritzen kann zu Defekten führen, während ein zu langsames Einspritzen die Form möglicherweise nicht füllen kann.
  4. Mängel minimieren: Ein idealer Einspritzdruck kann eindämmen häufige Mängel wie Einfallstellen. Übermäßiger Druck kann jedoch zu Problemen wie Flashing führen, bei dem überschüssiges Material herausgedrückt wird.

Im Wesentlichen ist die Steuerung des richtigen Einspritzdrucks von entscheidender Bedeutung. Es sollte ausreichend sein, um die Form zu füllen, aber nicht so viel, dass die Integrität des Endprodukts beeinträchtigt wird.

Mach den ersten Schritt:
Bitte um eine Anfrage

Qualität trifft auf Erschwinglichkeit. Fragen Sie jetzt nach hochwertigen Produkten in geringen Stückzahlen.

Arten des Einspritzdrucks

Im Bereich des Kunststoffspritzgusses ist das Verständnis der Nuancen verschiedener Drücke von entscheidender Bedeutung für die Gewährleistung einer optimalen Produktqualität. Zu den wichtigsten Drücken in diesem Herstellungsprozess gehören Einspritzdruck, Nachdruck und Gegendruck. Jedes spielt eine einzigartige Rolle und hat unterschiedliche Auswirkungen auf den Formprozess.

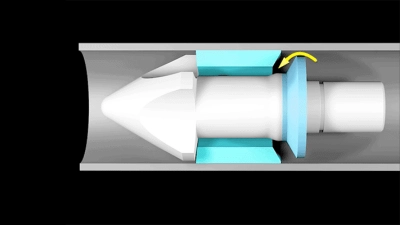

Einspritzdruck

Einspritzdruck
  • Definition: Dies ist die Kraft, die das Hydrauliksystem der Spritzgießmaschine ausübt, um das geschmolzene Kunststoffmaterial durch die Düse in die Spritzgussform zu drücken.
  • Sinn: Seine Hauptaufgabe besteht darin, sicherzustellen, dass die Form vollständig gefüllt ist.
  • Implikation: Ein richtig kalibrierter Einspritzdruck gewährleistet eine konstante Materialflussrate und eine vollständige Füllung der Formhohlräume. Es hilft dabei, den natürlichen Widerstand des fließenden Kunststoffs auszugleichen, insbesondere bei komplizierten Formenkonstruktionen oder dünneren Abschnitten. Ein unzureichender Einspritzdruck kann zu Defekten wie Fehlschüssen führen, wohingegen ein zu hoher Druck zu Graten führen kann.

Druck halten

  • Definition: Sobald die Form mit geschmolzenem Kunststoffmaterial gefüllt ist, wird ein Nachdruck ausgeübt, um das Material in den Hohlraum zu packen und es während der Abkühl- und Erstarrungsphase unter Druck zu halten.
  • Sinn: Sein Hauptzweck besteht darin, sicherzustellen, dass der Kunststoff beim Abkühlen und Erstarren alle schrumpfenden Bereiche ausfüllt und so das Risiko von Hohlräumen oder Einfallstellen verringert.
  • Implikation: Ein gut aufrechterhaltener Nachdruck führt zu qualitativ hochwertigen Teilen mit gleichbleibenden Abmessungen. Falsch eingestellte Haltedrücke kompensieren möglicherweise nicht die natürliche Schrumpfung des Materials, was zu Verformungen im Endprodukt führt.

Gegendruck

  • Definition: Dieser Druck wird während der Plastifizierungsphase auf die sich hin- und herbewegende Schnecke in der Spritzgießmaschine ausgeübt, wenn sich die Schnecke zurückzieht, um einen neuen Schuss geschmolzenen Kunststoffs anzusammeln.
  • Sinn: Es trägt dazu bei, das richtige Schmelzen und Mischen des Rohmaterials sicherzustellen, steuert die Polymerfließgeschwindigkeit und hilft dabei, eingeschlossene Luft aus dem geschmolzenen Kunststoff zu entfernen.
  • Implikation: Ein kontrollierter Gegendruck sorgt für ein homogenes Schmelzen des Kunststoffgranulats und reduziert Probleme wie Materialabbau. Ist der Wert zu hoch, kann es zu übermäßiger Scherwärme kommen, die möglicherweise zu einer Verschlechterung des Materials führt. Umgekehrt kann ein zu geringer Gegendruck zu unzureichender Durchmischung und möglichen Materialschwankungen im Endteil führen.

Was ist Gegendruck beim Spritzgießen?

Jeder dieser Drücke ist im Formprozess von erheblicher Bedeutung. Sie müssen sorgfältig verwaltet werden, um die Produktion hochwertiger Teile zu gewährleisten und gleichzeitig mögliche Fehler zu minimieren. Die richtige Kalibrierung und das Verständnis dieser Drücke können die Qualität und Konsistenz von Kunststoffspritzgussteilen erheblich verbessern.

Einfluss von Druck auf Kunststoffspritzgussteile

Der beim Kunststoffspritzguss ausgeübte Druck ist nicht nur eine Frage willkürlicher Kraft; Es handelt sich um eine kritische Variable, die die Qualität, das Aussehen und die strukturelle Integrität der Formteile maßgeblich beeinflusst. Lassen Sie uns die verschiedenen Möglichkeiten untersuchen, wie sich Druck auf Kunststoffspritzgussteile auswirken kann:

Teilfüllung und Abmessungen:

  • Ein richtig kalibrierter Einspritzdruck stellt sicher, dass das geschmolzene Kunststoffmaterial den gesamten Hohlraum der Spritzgussform ausfüllt und selbst die feinsten und kompliziertesten Details erreicht. Dadurch wird sichergestellt, dass das endgültige Teil die gewünschten Abmessungen und komplizierten Details des Formdesigns widerspiegelt.
  • Unzureichender Druck kann zu einer unvollständigen Füllung führen, was zu Fehlern wie Fehlschüssen oder Bindenähten führen kann.
  • Übermäßiger Druck kann zu einer Überfüllung führen, wodurch möglicherweise die Abmessungen des Teils verzerrt werden oder Grate entstehen.

Oberflächenqualität:

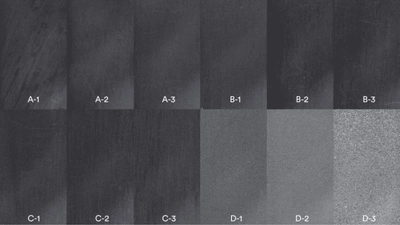

Oberflächenqualität
  • Der ausgeübte Druck, insbesondere während der Haltephase, beeinflusst die Oberflächenbeschaffenheit des Endteils. Ein unzureichender Haltedruck kann zu Einfallstellen auf der Oberfläche des Teils führen, insbesondere in dickeren Bereichen, in denen das Material beim Abkühlen schrumpft.
  • Umgekehrt kann es bei zu hohen Einspritzdrücken zu Strahlbildung kommen, die aufgrund des schnellen Materialeintritts in die Form als schlangenartige Linien auf der Oberfläche erscheint.

Strukturelle Integrität:

  • Ein gleichmäßiger Druck stellt sicher, dass der geschmolzene Kunststoff gleichmäßig durch die Form fließt, was zu einem Teil mit gleichmäßiger Wandstärke und gleichmäßiger Festigkeit führt.
  • Unterschiedliche oder falsche Drücke können zu inneren Spannungen innerhalb des Teils führen, wodurch es während seiner Lebensdauer anfällig für Verformungen oder sogar Risse wird.

Materialverteilung:

  • Der Druck spielt eine direkte Rolle bei der Bestimmung der Fließgeschwindigkeit des geschmolzenen Kunststoffs. Der richtige Druck sorgt für einen gleichmäßigen Fluss und eine gleichmäßige Materialverteilung im gesamten Teil.
  • Durch niedrigere Drücke können Probleme wie Strömungsverzögerungen oder Gefrierfronten entstehen, die zu potenziellen Schwachstellen oder Materialansammlungen in bestimmten Abschnitten führen können.

Im Wesentlichen stehen die während des Formprozesses ausgeübten Drücke in direktem Zusammenhang mit der Teilequalität. Die Optimierung und präzise Steuerung dieser Drücke ist ein wichtiger Faktor bei der Herstellung hochwertiger Teile mit minimalen Fehlern. Das richtige Druckmanagement ist entscheidend für die Balance zwischen Geschwindigkeit, Effizienz und Qualität beim Kunststoffspritzguss.

Mach den ersten Schritt:
Bitte um eine Anfrage

Qualität trifft auf Erschwinglichkeit. Fragen Sie jetzt nach hochwertigen Produkten in geringen Stückzahlen.

Einfluss der Materialviskosität auf den Druck

Die Materialviskosität ist eine grundlegende Eigenschaft im Kunststoffspritzgussprozess. Im Wesentlichen ist die Viskosität ein Maß für den Fließwiderstand eines Materials. Bei geschmolzenen Kunststoffmaterialien wird die Viskosität durch Faktoren wie Temperatur, Schergeschwindigkeit und die spezifische Polymerzusammensetzung beeinflusst. Der Zusammenhang zwischen der Materialviskosität und dem erforderlichen Druck im Spritzgussprozess ist direkt und vielschichtig. Hier ist eine detaillierte Untersuchung ihres Zusammenspiels:

1. Grundlagen von Viskosität und Druck

Materialien mit höherer Viskosität erfordern, da sie dicker sind, einen höheren Einspritzdruck, um das Material durch die Spritzgussform zu bewegen und den Hohlraum zu füllen. Umgekehrt erfordern Materialien mit niedrigerer Viskosität, die eher flüssigkeitsartig sind, im Allgemeinen weniger Druck.

2. Temperaturabhängigkeit

Die Viskosität von geschmolzenem Kunststoff nimmt mit steigender Temperatur ab. Wenn also ein Material über seine ideale Verarbeitungstemperatur hinaus erhitzt wird, fließt es leichter, wodurch möglicherweise die Notwendigkeit hoher Drücke verringert wird. Überhitzung kann jedoch zu Materialverschlechterung und anderen Problemen führen.

3. Natur der Scherverdünnung

Viele thermoplastische Polymere weisen ein Strukturviskositätsverhalten auf, was bedeutet, dass ihre Viskosität bei hohen Schergeschwindigkeiten abnimmt. Wenn die Einspritzgeschwindigkeit und der Druck steigen, erfährt das Material eine höhere Scherung, wodurch seine effektive Viskosität verringert und der Fluss unterstützt wird. Diese Eigenschaft ist besonders beim Formen komplizierter oder dünnwandiger Teile von Vorteil.

Kunststoff-Spritzguss

4. Materialflusswege und -widerstände

Viskose Materialien stoßen auf mehr Widerstand, wenn sie durch enge Abschnitte, Anschnitte und komplizierte Merkmale einer Form wandern. Dieser Widerstand erfordert eine kompensatorische Erhöhung des Einspritzdrucks, um eine vollständige und gleichmäßige Füllung sicherzustellen.

5. Einfluss auf Packungs- und Haltedruck

Die Viskosität des geschmolzenen Materials beeinflusst nicht nur den anfänglichen Einspritzdruck, sondern auch den anschließenden Halte- oder Packungsdruck. Hochviskose Materialien erfordern möglicherweise höhere Packungsdrücke, um die Materialschrumpfung auszugleichen und dichte, hohlraumfreie Teile zu gewährleisten.

Faktoren, die den Einspritzdruck beim Spritzgießen beeinflussen

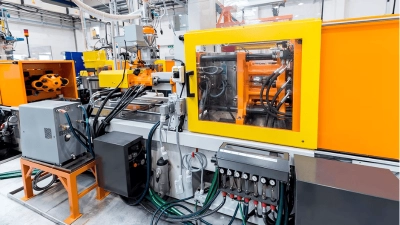

Kunststoff-Spritzguss

In der komplexen Welt des Kunststoffspritzgusses ist die Anwendung des richtigen Einspritzdrucks von entscheidender Bedeutung für die Herstellung präziser und hochwertiger Teile. Verschiedene Faktoren beeinflussen den optimalen Einspritzdruck. Hier befassen wir uns mit diesen entscheidenden Elementen:

  1. Materialviskosität: Verschiedene Kunststoffmaterialien haben unterschiedliche Viskositäten. Hochviskose Materialien erfordern oft einen höheren Einspritzdruck, um den Materialfluss durch die Formkanäle zu erleichtern.
  2. Formenbau und Komplexität: Die konstruktiven Feinheiten der Spritzgussform, wie z. B. enge Kanäle, komplizierte Merkmale oder dünne Wände, können höhere Drücke erforderlich machen. Dadurch wird sichergestellt, dass das geschmolzene Kunststoffmaterial alle Bereiche der Form ausreichend erreicht.
  3. Formtemperatur: Mit steigender Formtemperatur werden die meisten Kunststoffmaterialien weniger viskos. Folglich erfordert eine heißere Form möglicherweise einen niedrigeren Einspritzdruck. Umgekehrt kann eine kältere Form eine Druckerhöhung erfordern, um die erhöhte Materialviskosität auszugleichen.
  4. Torgröße und Lage: Kleinere Anschnitte können dem Fluss des geschmolzenen Kunststoffs widerstehen und erfordern einen höheren Einspritzdruck. Darüber hinaus kann die Position des Angusses Einfluss darauf haben, wie leicht das Material den Formhohlraum füllt.
  5. Formmaschinentyp: Das Design und die Leistungsfähigkeit der Formmaschine selbst können sich auf die erreichbaren Einspritzdrücke auswirken. Einige Maschinen bieten möglicherweise einen gleichmäßigeren und höheren Druckbereich als andere.
  6. Gebrauch von Läufersysteme: Angusssysteme können die Temperatur und den Fluss des geschmolzenen Kunststoffs beeinflussen und so möglicherweise den erforderlichen Einspritzdruck im Vergleich zu Kaltkanalsystemen reduzieren.

Zusammenfassend lässt sich sagen, dass die Optimierung des Einspritzdrucks im Kunststoffspritzgussprozess eine komplexe Aufgabe ist, die die Berücksichtigung zahlreicher Variablen erfordert. Eine ordnungsgemäße Kalibrierung gewährleistet nicht nur die Produktion hochwertiger Teile, sondern auch die Langlebigkeit der Formanlagen und die Effizienz des Herstellungsprozesses.

Mach den ersten Schritt:
Bitte um eine Anfrage

Qualität trifft auf Erschwinglichkeit. Fragen Sie jetzt nach hochwertigen Produkten in geringen Stückzahlen.

Zusammenfassung

Der Spritzgussprozess ist ein komplexer Tanz aus Präzision, Materialien und Maschinen, wobei der Einspritzdruck im Mittelpunkt steht. Durch das Verständnis des vielfältigen Zusammenspiels verschiedener Drücke, der Eigenschaften des geschmolzenen Kunststoffmaterials und der Feinheiten der Form können Hersteller ihre Prozesse effektiv optimieren. Das Erreichen der richtigen Balance stellt die konsistente Produktion hochwertiger Teile sicher, minimiert Fehler und steigert die Gesamteffizienz.

Entdecken Sie mit Hongju die perfekte Lösung für Ihr Unternehmen

Hongju steht an der Spitze der Exzellenz im Kunststoffspritzguss. Wir nutzen fortschrittliche Maschinen und umfassendes Fachwissen, um den Einspritzdruck und die Materialflussrate zu beherrschen und so höchste Qualität bei jedem Produkt sicherzustellen. Unser Engagement für Innovation und Präzision minimiert häufige Formfehler. Bei Hongju sind Qualität und Zuverlässigkeit in jedem Stück verankert. Wählen Sie uns aufgrund unserer unübertroffenen Fertigungskompetenz.
