Gummibalg-Dichtringe: Die unbesungenen Helden unter den Dichtungslösungen

Gummibalgdichtungsringe sind zwar klein, spielen aber eine entscheidende Rolle beim Schutz von Anlagen vor Leckagen, Staub, Vibrationen und Druckschwankungen. Ihre Flexibilität, Langlebigkeit und die vielfältigen Materialoptionen machen sie ideal für Pumpen, Ventile und Industriemaschinen.

Dieser Ratgeber erklärt Ihnen, was sie sind, welche Arten es gibt, welche Vorteile sie bieten und wie Sie das richtige Produkt auswählen. Lesen Sie weiter, um eine fundierte Entscheidung zu treffen.

Was sind Gummibalg-Dichtringe?

Gummibalg- Dichtungsringe sind spezielle Dichtungskomponenten, die dafür sorgen, dass diverse Systeme, Industriemaschinen und Geräte in einwandfreiem Zustand bleiben.

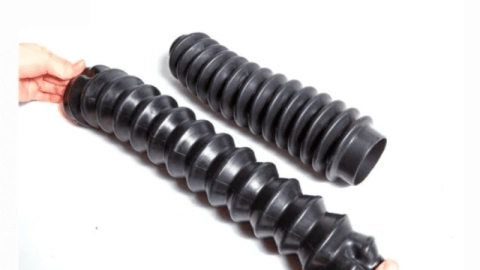

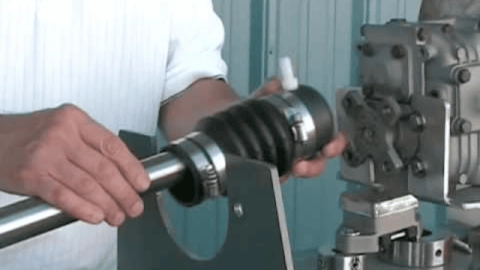

Diese Dichtungen besitzen eine flexible, ziehharmonikaartige Struktur, den sogenannten Balg, der es ihnen ermöglicht, sich an unterschiedliche Situationen anzupassen und den Verlust von Luft oder Flüssigkeit effizient zu verhindern.

Die grundlegende Funktion von Gummibalgdichtungsringen besteht darin, eine sichere Barriere zu schaffen , die das Entweichen von Gasen, Flüssigkeiten oder Partikeln verhindert.

Sie werden häufig eingesetzt, wenn die Aufrechterhaltung einer dichten Abdichtung entscheidend ist, um Leckagen zu verhindern, die Betriebssicherheit zu gewährleisten, die Leistung zu steigern und die Effizienz industrieller Prozesse zu optimieren.

Gummibälge bieten eine robuste Dichtungslösung, die strenge Automobilnormen erfüllt.

Sie widerstehen zuverlässig extremen Temperaturen, Chemikalien und korrosiven Substanzen und eignen sich daher für verschiedene anspruchsvolle Anwendungen.

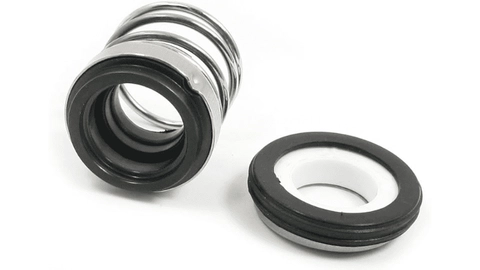

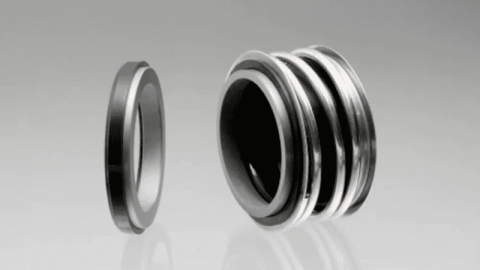

Gummibalgdichtungen, auch als Elastomerbälge bekannt, sind unausgewuchtete, einfachwirkende Gleitringdichtungen, die optimale Festigkeit und Robustheit bieten . Sie sind kompakt gebaut und bieten eine Dichtungswirkung mit zahlreichen Vorteilen.

Diese Dichtungen werden hauptsächlich für Wasser, Öle und Anwendungen mit geringer Beanspruchung eingesetzt . Die hohe Festigkeit und Flexibilität des Faltenbalgs sind entscheidend für die zuverlässige Funktion dieser Dichtungsart, da er Dichtungsfehlausrichtungen, axiales Spiel und Verschleiß der Dichtfläche problemlos ausgleicht.

Die Gummibalgdichtungen erzeugen einen positiven Druck gegen Oberflächen, um das Austreten von Flüssigkeiten und/oder Gasen zu verhindern oder zu kontrollieren und gleichzeitig das Eindringen von äußeren Verunreinigungen wie Staub und Schmutz zu verhindern.

Bei Gleitringdichtungen sorgen Elastomere häufig für die sekundäre Abdichtung und den direkten Kontakt zwischen jeder Dichtfläche und der angrenzenden Oberfläche.

Eine Dichtfläche ist fixiert und statisch mittels eines O-Rings oder einer Manschettendichtung abgedichtet. Die andere ist federbelastet und benötigt eine semidynamische Dichtung , um ein gewisses axiales Spiel auszugleichen.

Diese semi-dynamischen Anwendungen können entscheidend sein, um eine optimale Leistung zu gewährleisten, indem sie den richtigen Kontakt zwischen den Stirnflächen trotz Verschleiß, Wellenbewegung usw. aufrechterhalten.

Für kritische Anwendungen werden in der Regel hohe Drücke und doppelte Gleitringdichtungen empfohlen. Diese Dichtungen beinhalten zudem zusätzliche Komponenten wie Dichtungen, O-Ringe oder Keile aus Gummi, PTFE oder flexiblem Graphit, um potenzielle Leckagequellen zu eliminieren.

Die Wartung dieser Gleitringdichtungen ist ein weiterer entscheidender Aspekt für die Gewährleistung der Sicherheit. Die Dichtflächen werden durch eine Kraft zusammengehalten, die von komprimierten Elastomeren, Metallbälgen oder Federn (einzeln oder mehrfach) erzeugt wird.

Die auf die Dichtflächen wirkende Belastung wird durch die Dichtungskonstruktion des Hydrauliksystems bestimmt.

Die optimale Auswahl hängt von verschiedenen Eigenschaften des Dichtungsmaterials ab , wobei Viskosität, Abrasivität, Dichte, Zusammensetzung und Temperatur zu den Schlüsselfaktoren zählen.

Die Art der Sekundärdichtung beeinflusst häufig die Temperatur- und Chemikalienbeständigkeit der losen Dichtungsteile. Die für die rotierenden und stationären Dichtflächen verwendeten Werkstoffe bestimmen die Abrieb- und Chemikalienbeständigkeit der Dichtfläche.

Der Energieverbrauch von Dichtungen an Pumpen, Mischern, Rührwerken oder Kompressoren hängt auch von den Dichtflächenkombinationen ab . Durch Auswuchten der Dichtflächen lässt sich die Betriebseffizienz steigern oder eine Abdichtung unter höherem Druck ermöglichen.

Ausgeglichene Dichtungen können in mehreren Stufen oder bei Drücken über 200 psi für höhere Drücke oder anspruchsvollere Fluidanwendungen eingesetzt werden .

Für die anspruchsvollsten industriellen Anwendungen hinsichtlich Druck, Temperatur, Geschwindigkeit oder Fluid können spezielle Gleitringdichtungen bereitgestellt werden.

Verschiedene Arten von Gummibalgdichtungen

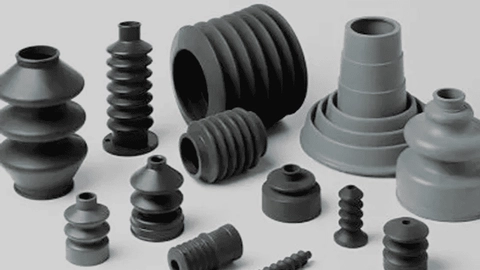

Gummibalgdichtungen gibt es in verschiedenen Ausführungen, je nach Form, Design und Verwendungszweck.

Folgende Arten von Gummibalgdichtungen gibt es :

Einfachwirkende Gummibalgdichtungen: Schon die einfachsten Gummibalgdichtungen bieten eine zuverlässige Dichtungslösung.

Sie werden typischerweise in Anwendungen mit mäßigen Drücken und moderaten Temperaturen eingesetzt , da sie nur in eine Richtung abdichten sollen.

Doppeltwirkende Gummibalgdichtungen : Diese Dichtungen sind komplexer als einfachwirkende, da sie in beide Richtungen arbeiten können. Sie werden typischerweise unter Hochdruck- oder Hochtemperaturbedingungen eingesetzt.

Spiralgewickelte Gummibalgdichtungen: Bei diesen Dichtungen wird ein Rohr von einem Gummiring umschlossen. Da sie flexibler als andere Gummibalgdichtungen sind, werden sie häufig dort eingesetzt, wo Schwingungen oder Vibrationen auftreten.

Metallverstärkte Gummibalgdichtungen: Aufgrund der auf den Gummi aufgeklebten Metallschicht eignen sich diese Dichtungen besser für den Einsatz in reibungs- oder verschleißanfälligen Umgebungen.

Materialien zur Herstellung von Gummibalg-Dichtringen

Gummibalgdichtungsringe finden in vielfältigen Anwendungen Verwendung, von der Abdichtung von Verbindungen bis zum Schutz verschiedener mechanischer Systeme und Baugruppen. Das für die Leistungsfähigkeit dieser Balgdichtungsringe verwendete Material ist entscheidend.

Hier sind einige gebräuchliche Materialien zur Herstellung von Gummibalgdichtungsringen:

Nitrilkautschuk (NBR)

• Eigenschaften im Vergleich: Nitrilkautschuk (NBR) weist eine gute Beständigkeit gegenüber Ölen, Kraftstoffen und bestimmten Chemikalien auf. Mäßige Temperaturbeständigkeit.
• Anwendungen: Automobil-, Luft- und Raumfahrt- sowie allgemeine Industrieanwendungen, bei denen die Öl- und Kraftstoffbeständigkeit von entscheidender Bedeutung ist.

Ethylen-Propylen-Dien-Monomer (EPDM)

• Eigenschaften im Vergleich: EPDM hat ausgezeichnetes Wetter, UV-Schutz und Ozonbeständigkeit. Gut für Hochtemperaturanwendungen.
• Anwendungen: Außenanwendungen, Dampfsysteme, Heißwassersysteme.

Silikon-Gummi

• Eigenschaften im Vergleich: Silikon-Gummi besitzt eine hohe Temperaturbeständigkeit flexibel bei niedrigen Temperaturen, gute elektrische Isolationseigenschaften.
• Anwendungen: Medizinische Geräte, Luft- und Raumfahrt und Hochtemperatur-Industrieanwendungen.

Fluorkohlenstoff-Elastomere (FKM)

• Eigenschaften im Vergleich: FKM-Dichtungen Sie weisen eine außergewöhnliche Beständigkeit gegenüber Chemikalien, Öl und Temperatur auf.
• Anwendungen: Chemische Industrie, Hochtemperatur-Dichtungsanwendungen.

Neopren (CR)

• Eigenschaften im Vergleich: Neoprenbalg weisen eine gute mechanische Festigkeit, Flammwidrigkeit und mäßige Beständigkeit gegen Öl und Temperatur.
• Anwendungen: Marineanwendungen, flammhemmende Dichtungen und allgemeine Industrieanwendungen.

Naturkautschuk (NR)

• Eigenschaften im Vergleich: Natürliches Gummi besitzt ausgezeichnete Flexibilität, Zugfestigkeit und Abriebfestigkeit.
• Anwendungen: Nicht empfohlen für Anwendungen mit Ölen und Kraftstoffen, aber gut für abriebfeste Anwendungen.

Häufige Anwendungen von Gummibalg-Dichtringen

Da wir nun genügend Informationen über die Rubber Below-Dichtungsringe haben, wollen wir einige ihrer gängigen Anwendungsgebiete betrachten. Sie erfüllen in verschiedenen Geräten und Systemen vielfältige Funktionen.

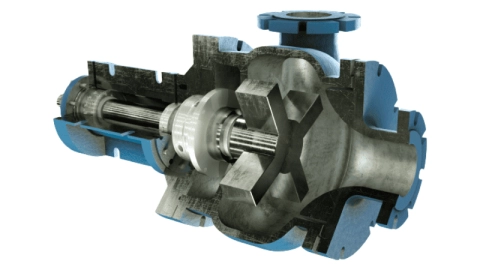

Pumpen : Pumpen zum Fördern von Wasser, Abwasser oder anderen Flüssigkeiten verwenden typischerweise Gummibalgdichtungen. Diese sind korrosionsbeständig gegenüber Flüssigkeiten und halten hohem Druck und hohen Temperaturen stand.

Sie werden in Tauch-, Abwasser- und Wasserpumpen eingesetzt und gewährleisten einen leckagefreien und effizienten Betrieb.

Ventile : Gummibalgdichtungen werden auch häufig in Durchflussregelventilen für Wasser, Gas und Öl eingesetzt.

Sie sind mit vielen Ventiltypen kompatibel, darunter Absperrklappen, Schieber und Kugelventile, und gewährleisten eine zuverlässige Abdichtung.

Kompensatoren : In Kompensatoren werden häufig Gummibalgdichtungen eingesetzt, um den Lärm und die Vibrationen schnell rotierender Maschinen zu reduzieren.

Sie widerstehen extremen Temperaturen und Drücken und passen sich den wechselnden Bewegungen der Geräte an. Sie werden in Zentrifugal- und Kolbenkompressoren eingesetzt.

Medizinische Geräte : Gummibalgdichtungen, die vor allem für ihre Verwendung in Automobilanwendungen bekannt sind, werden auch in medizinischen Geräten eingesetzt, die Patienten mit gesundheitlichen Problemen helfen.

Sie müssen hohen Standards genügen und sicher sowie hygienisch sein . Sie werden in Herz-Lungen-Maschinen, Dialysegeräten und anderen medizinischen Geräten eingesetzt.

Vorteile der Verwendung von Gummibalg-Dichtringen

In verschiedenen Branchen bieten Gummibalg-Dichtringe mehrere Vorteile:

Zuverlässige Abdichtung : Gummibalg-Dichtungsringe bieten eine zuverlässige Abdichtung und verhindern das Austreten von Flüssigkeiten und Gasen. Dank ihrer flexiblen Konstruktion gewährleisten sie eine effektive Abdichtung, selbst bei nicht fluchtender Welle.

Vibrations- und Geräuschreduzierung : Diese Dichtungen können auch Maschinengeräusche und Vibrationen verringern, wodurch anspruchsvolle Umgebungen stabiler und ruhiger werden. Dies ist unter industriellen Betriebsbedingungen von entscheidender Bedeutung.

Thermische Kompensation : Durch die Anpassung an raue Umgebungsbedingungen (Temperaturausdehnung und -kontraktion) verringern diese Dichtungen auch die Belastung der Komponenten des Geräts.

Daher eignen sie sich ideal für Anwendungen unter anspruchsvollen Bedingungen.

Kontaminationsschutz : Eine der Hauptvorteile dieser Dichtungen ist ihre hervorragende Beständigkeit. Sie verhindern das Eindringen von Staub, Kühlmittel, Spänen und anderen gefährlichen Stoffen in die Maschinen und beugen so potenziellen Schäden vor.

Die Geräte haben dadurch möglicherweise eine längere Lebensdauer und eine bessere Leistung.

Überlegungen bei der Auswahl von Gummibalg-Dichtringen

Um die hohe Leistungsfähigkeit und Langlebigkeit der Dichtungen zu erreichen, müssen bei der Auswahl von Gummibalgdichtungsringen mehrere entscheidende Elemente berücksichtigt werden.

1. Kompatibilität mit Flüssigkeiten

Da manche Chemikalien oder Substanzen verschiedene Elastomere beschädigen können, müssen Sie zunächst feststellen, ob das Gummimaterial mit den spezifischen Flüssigkeiten in Ihrer Anwendung kompatibel ist.

Hersteller oder Branchenexperten von Gummiprodukten stellen häufig Materialverträglichkeitstabellen und Richtlinien zur Verfügung, die diese Informationen enthalten.

2. Temperatur und Druck

Die Betriebsbedingungen, der Druck und die Temperatur müssen ebenfalls berücksichtigt werden. Der gewählte Gummibalg muss den rauen Bedingungen Ihrer Anwendungsumgebung standhalten.

Manche Gummidichtungslösungen eignen sich besser für den Einsatz unter hohen Temperaturen oder hohem Druck.

3. Materialauswahl

Wählen Sie das Gummimaterial, das am besten zu Ihren industriellen Anforderungen passt, indem Sie dessen spezifische Eigenschaften und Leistungsmerkmale berücksichtigen . Zu den infrage kommenden Optionen gehören Nitril, Silikon und Viton.

4. Flexibilität und Fehlausrichtung

Die Gummibalgdichtung kann sich an Vibrationen, Endspiel und Dichtungsfehlausrichtung anpassen. Diese Anpassungsfähigkeit ist für eine zuverlässige Leistung in einer Reihe von Anwendungen unerlässlich. Es kann Flüssigkeiten, Öle und einfache Arbeiten abdichten.

5. Dichtungsdesign

Ein weiterer zu berücksichtigender Aspekt ist die Konstruktion der Gummibalgdichtung, die als einfache oder doppelte Dichtung ausgeführt sein kann. Sie sollten eine Konstruktion wählen, die den Anforderungen Ihrer Anwendung entspricht.

Für einige Anwendungen reichen einfache Dichtungen aus, während für andere zur effektiven Abdichtung doppelte Dichtungen erforderlich sein können.

Fazit

Lesen Sie diese Übersicht, wenn Sie es eilig haben, wenig Zeit besitzen und mehr über Gummibalgdichtungen erfahren möchten. Gummibalgdichtungsringe sind für Dichtungslösungen unerlässlich.

Sie verwenden eine flexible, elastische Konstruktion, die Ölleckagen verhindert und sich den Bewegungen der Anlage anpasst. Achten Sie bei der Auswahl von Gummibalgdichtungsringen auf Materialverträglichkeit, Temperatur und Druck.

Erschließen Sie mit Hongju das Potenzial Ihres Unternehmens!

Entfesseln Sie das Potenzial Ihres Unternehmens mit Hongju ! Egal ob Sie Abläufe optimieren, Kundenerwartungen übertreffen oder fortschrittliche Technologien nutzen möchten, Hongju ist die optimale Lösung für Sie.

Erhalten Sie Prototypen in 3–5 Tagen und niedrige Mindestbestellmengen, individuell auf Ihre Bedürfnisse zugeschnitten. Mit über 20 Jahren Erfahrung und Expertise unterstützen wir Sie dabei, Innovationen schneller voranzutreiben und intelligenter zu wachsen.

Kontaktieren Sie uns jetzt!

Häufig gestellte Fragen

Frage 1: Was sind die wichtigsten Vorteile von Gummibalg-Dichtungsringen?

Sie bieten überragende Flexibilität, hervorragende Vibrationsdämpfung und zuverlässige Abdichtung in dynamischen Anwendungen. Ihre Konstruktion gleicht axiale und winklige Fehlausrichtungen aus und gewährleistet so langfristigen Dichtheitsschutz.

Frage 2: Welches Gummimaterial bietet die beste Chemikalienbeständigkeit?

FFKM (Perfluorelastomer) bietet eine außergewöhnliche Beständigkeit gegenüber aggressiven Chemikalien und hohen Temperaturen. Für weniger extreme Bedingungen bietet FKM (Viton) eine hohe chemische Beständigkeit zu einem günstigeren Preis.

Frage 3: Wie wähle ich das richtige Faltenbalgdesign für meine Anwendung aus?

Gewellte Faltenbälge eignen sich für große Bewegungen, während ringförmige Faltenbälge höhere Drücke bewältigen. Die Ingenieure von Hongju Silicone beraten Sie gerne hinsichtlich der optimalen Konstruktion, abgestimmt auf Ihre spezifischen Anforderungen an Druck, Bewegung und Platz.

Frage 4: Können Sie Dichtungen für extreme Temperaturen anpassen?
Ja. Hongju-Silikon ist spezialisiert auf die Herstellung von Silikonmischungen für kalte Umgebungen (-60°C) und FKM für Hitzebeständigkeit bis zu 230°C und gewährleistet so eine stabile Leistungsfähigkeit unter allen Betriebsbedingungen.
