Shore A vs. Shore D: Was ist der Unterschied?

Das Verständnis der Materialhärte ist in zahlreichen Branchen von grundlegender Bedeutung, in denen die physikalischen Eigenschaften eines Produkts einen großen Einfluss auf seine Leistung haben können. Eines der am häufigsten verwendeten Härtemaße, insbesondere im Bereich der Polymere und Elastomere, ist die Shore-Härte. Diese Skala hilft dabei, den Widerstand des Materials gegen das Eindringen eines bestimmten Eindringkörpers unter definierten Bedingungen zu bestimmen.

Inhaltsverzeichnis

Obwohl die Shore-Härteskala einfach zu sein scheint, ist sie vielfältig und kann oft zu Verwirrung führen, insbesondere bei der Unterscheidung zwischen Shore A und Shore D. Dieser Artikel bietet einen detaillierten Einblick in die unterschiedlichen Eigenschaften dieser Skalen und ihre Bedeutung bei der Materialauswahl und Anwendung. Lesen Sie weiter, um ein klareres Bild dieser scheinbar ähnlichen, aber unterschiedlichen Härteskalen zu erhalten.

Wer hat die Uferwaage erfunden?

Shore-Härteskala und Albert Ferdinand Shore

Die Shore-Härteskala ist nach ihr benannt Albert-Ferdinand-Ufer, der es in den 1920er Jahren einführte. Shore war ein Amerikaner, der sich auf dem Gebiet der Materialprüfung und -inspektion hervorgetan hat. Sein Antrieb war der Bedarf an einem praktischen Werkzeug, mit dem sich die Härte verschiedener Materialien genau beurteilen und kategorisieren lässt. Seine Arbeit konzentrierte sich hauptsächlich auf die Entwicklung eines Geräts zur Messung der Härte von neu entwickeltem Synthesekautschuk.

Diese Notwendigkeit ebnete den Weg für die Gründung des Shore-Härte und die dazugehörige Shore-Härteskala, die wir heute verwenden. Ihm zu Ehren werden diese Härtemessskalen zusammenfassend „Shore-Härteskalen“ genannt.

Shore-Härte verstehen

Durometer Shore-Härteskala

Die Shore-Härte, auch Durometer-Härte genannt, ist ein entscheidendes Maß dafür, wie widerstandsfähig ein Material unter bestimmten Bedingungen gegenüber einer dauerhaften Einkerbung oder dem Eindringen einer Eindringspitze ist. Es liefert wertvolle Informationen über die mechanischen Eigenschaften und die Haltbarkeit von Materialien und ist daher ein wesentlicher Faktor, den Ingenieure und Hersteller bei der Auswahl geeigneter Materialien für bestimmte Anwendungen berücksichtigen müssen.

Der Shore-Härtewert quantifiziert den Widerstand des Materials gegen Verformung, wobei höhere Werte auf eine größere Härte hinweisen. Die Messung erfolgt mit einem sogenannten Durometer, das Druck auf die Materialoberfläche ausübt und die Eindringtiefe misst. Die verschiedenen Shore-Härte-Skalen messen den Widerstand eines Materials gegenüber Eindrücken. Dieser standardisierte Test ermöglicht konsistente und genaue Vergleiche zwischen verschiedenen Materialien.

Was ist Shore A und Shore D?

Shore A und Shore D

Um Materialien und ihre Eigenschaften im Detail zu verstehen, muss man den Unterschied zwischen den Shore-A- und Shore-D-Skalen verstehen. Beide Skalen sind Teilmengen des Shore-Härte-Messsystems und werden zur Quantifizierung der Härte verschiedener Arten von Materialien verwendet.

Shore A Härte Skalieren

Shore A misst flexible Formgummimaterialien. Dieses Sortiment umfasst die meisten Gummis, von extrem weichen und flexiblen bis hin zu harten Gummis mit minimaler Flexibilität. Es werden auch nicht aus Gummi bestehende Kunststoffe bewertet, die halbstarr und einigermaßen flexibel sind. Der für diese Waage verwendete Härtemesser hat eine Federkraft von 822 g (8.05 N) und einen stumpfen konischen 35°-Eindringkörper. Typische Werte auf der Shore-A-Skala liegen zwischen 10 und 90. Artikel wie Gummibänder, Autoreifen und Silikondichtungen fallen oft in die Shore-A-Kategorie.

Shore-D-Härteskala

Auf der anderen Seite, Shore D wird zum Testen härterer Materialien wie Hartkunststoffe und starre Polymere verwendet. Der Shore-D-Durometer übt eine Federkraft von 4536 g (44.5 N) aus und verwendet einen scharfen konischen 30°-Eindringkörper. Die Werte auf dieser Skala liegen typischerweise ebenfalls zwischen 10 und 90. Gegenstände wie Schutzhelme, Kunststoffschneidebretter und Einkaufswagenräder weisen häufig eine Shore-D-Härte auf.

Mach den ersten Schritt:
Bitte um eine Anfrage

Qualität trifft auf Erschwinglichkeit. Fragen Sie jetzt nach hochwertigen Produkten in geringen Stückzahlen.

Die Unterschiede zwischen Shore A und Shore D verstehen

Shore-Härteskala

Shore A und Shore D sind zwei verschiedene Skalen zur Messung der Härte von Materialien. Obwohl beide Skalen wertvolle Informationen über die Härte der Materialeigenschaften liefern, weisen sie deutliche Unterschiede auf, die sie für bestimmte Anwendungen geeignet machen.

Shore AUfer D.
MedientypWeichere Materialien (Gummi, Elastomere, weichere Polymere)Härtere Materialien (harte Kunststoffe, starre Polymere)
EindringkörperformStumpfer, konischer 35°-EindringkörperScharfer, konischer 30°-Eindringkörper
FederkraftNiedriger (822 g oder 8.05 N)Höher (4536 g oder 44.5 N)
Allgemeine AnwendungenBranchen, die mit weicheren Materialien arbeiten (z. B. Automobil, Medizin)Branchen, die mit härteren Materialien arbeiten (z. B. Bauwesen, Sicherheitsausrüstung)

Das Verständnis dieser Unterschiede ist von entscheidender Bedeutung, um sicherzustellen, dass beim Testen der Härte eines Materials die richtige Härteskala verwendet wird, was sich letztendlich auf die Qualität, Sicherheit und Leistung des Produkts auswirkt.

Messung von Weichheit und Härte

Weichheit messen

Shore-Härteskalen wurden mit der spezifischen Absicht entwickelt, die Härte oder Weichheit eines Materials und damit auch seine Flexibilität oder Steifigkeit zu messen.

Die Shore-A-Skala misst die Härte flexibler, weicherer Materialien wie Gummi oder weicher Polymere. Die Messung erfolgt mit einem federbetriebenen stumpfen Eindringkörper, der eine bestimmte Kraft auf das Material ausübt. Die Tiefe, bis zu der der Eindringkörper in das Material eindringt, ergibt den Shore-A-Härtewert. Eine höhere Shore-A-Zahl bedeutet ein härteres und weniger flexibles Material.

Uferhärte

Die Shore-D-Skala dient zur Bewertung der Härte von starren oder halbstarren Hartkunststoffen. Die Shore-D-Skala verwendet einen schärferen Eindringkörper und eine höhere Federkraft, wodurch sie besser für Materialien geeignet ist, die eine höhere Eindringfestigkeit aufweisen. Wie bei Shore A, Eine höhere Shore-D-Zahl weist auf ein härteres, steiferes Material hin.

Beide Skalen bieten wertvolle Einblicke in die Materialeigenschaften und ermöglichen die geeignete Auswahl von Materialien entsprechend ihrer beabsichtigten Anwendung.

Mach den ersten Schritt:
Bitte um eine Anfrage

Qualität trifft auf Erschwinglichkeit. Fragen Sie jetzt nach hochwertigen Produkten in geringen Stückzahlen.

Bedeutung der Shore-A- und Shore-D-Härteprüfung

Die Messung der Materialhärte kann bei der Wartung der Materialien Ihres Systems hilfreich sein. Die Shore-Härteprüfung spielt eine entscheidende Rolle bei der Bestimmung der Eignung von Materialien für bestimmte Anwendungen. Wenn Materialien einer solchen Prüfung unterzogen werden, können wertvolle Informationen über ihre Haltbarkeit, Flexibilität und Einkerbungsbeständigkeit gewonnen werden.

Bestimmung der Materialeignung

Uferhärte

Einer der Hauptgründe, warum die Shore-Härteprüfung so wichtig ist, ist ihre Fähigkeit, die Materialeignung für bestimmte Anwendungen zu bestimmen. Unterschiedliche Materialien haben unterschiedliche Härtegrade, die sich direkt auf ihre Leistung in unterschiedlichen Umgebungen oder unter unterschiedlichen Bedingungen auswirken.

Beispielsweise kann ein Material mit einer hohen Shore-A-Härte für Anwendungen geeignet sein, die Elastizität und Flexibilität erfordern, wie z Gummidichtungen oder Dichtungen. Andererseits kann die Messung der Materialhärte auch bei der Wartung der Materialien Ihres Systems hilfreich sein. Ein Material mit einer hohen Shore-D-Härte eignet sich möglicherweise besser für Anwendungen, die Steifigkeit und Verschleißfestigkeit erfordern, wie z. B. Industrieböden oder Automobilteile.

Bewertung von Haltbarkeit und Flexibilität

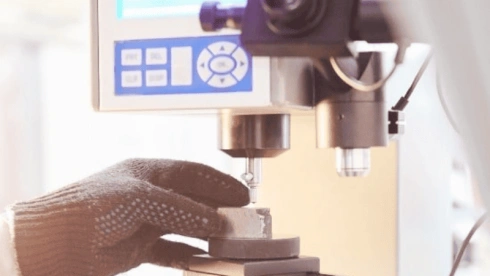

Shore-Härteprüfung

Die Prüfung der Shore-Härte liefert wertvolle Erkenntnisse über die Haltbarkeit und Flexibilität von Materialien. Der Test misst den Widerstand der Oberfläche eines Materials gegen Einkerbungen mit einem Shore-A- oder Shore-D-Durometer. Anhand dieser Informationen können Hersteller beurteilen, wie gut ein Material im Laufe der Zeit äußeren Kräften standhält.

Wenn ein Produkt beispielsweise ständigen Stößen oder Druck standhalten muss, ist es wichtig, ein Material mit geeigneter Shore-Härte auszuwählen, das solchen Belastungen ohne Verformung oder Beschädigung standhält.

Sicherstellung gleichbleibender Qualität

Hersteller in verschiedenen Branchen verlassen sich auf Shore-Härteprüfungen als integralen Bestandteil ihrer Qualitätskontrollprozesse. Durch die konsequente Durchführung dieser Tests an Rohstoffen und Fertigprodukten können sie sicherstellen, dass jeder Artikel die erforderlichen Standards erfüllt, bevor er in die Hände der Verbraucher gelangt. Dadurch wird verhindert, dass Mängel oder Inkonsistenzen aufgrund ungeeigneter Materialauswahl entstehen.

Anwendungen der Härteprüfung nach Shore A und Shore D

Uferhärte

Die Shore-Härteskalen, einschließlich Shore A und Shore D, finden aufgrund ihrer Wirksamkeit und Benutzerfreundlichkeit bei der Beurteilung der Härte verschiedener Materialien vielfältige Anwendungsmöglichkeiten in zahlreichen Branchen.

Shore-A-Anwendungen

Die Shore-A-Härteprüfung wird im Allgemeinen für weichere Materialien wie Gummi, Elastomere und andere Polymere verwendet. Zu den häufigsten Anwendungen gehören:

  1. Automobilindustrie: Bei der Herstellung von Reifen, Dichtungen und anderen Gummikomponenten.
  2. Verbrauchsgüter: Beim Testen der Härte von Produkten wie Gummischuhen, Radiergummis, Mauspads und mehr.
  3. Medizintechnik: Bei der Bewertung der Härte von weichen medizinischen Komponenten wie Kathetern, Elastomerdichtungen und flexiblen Schläuchen.

Shore-D-Anwendungen

Shore-D-Härtetest

Die Shore-D-Härteprüfung wird üblicherweise für härtere Materialien wie starre Kunststoffe, Epoxidharze, Plexiglas und harte Polymere angewendet. Die typischen Anwendungen sind:

  1. Fertigung: Zur Prüfung der Härte von Maschinenteilen, Zahnrädern und anderen starren Bauteilen.
  2. Hoch- und Tiefbau : Bei der Beurteilung der Härte von Hartplastikrohren, Helmen und Sicherheitsausrüstung.
  3. Elektronik: Zur Beurteilung der Härte von Hartplastikgehäusen, Gehäusen und anderen Komponenten.

Indem Hersteller die Härte eines Materials anhand der Shore-Härteprüfung ermitteln, können sie sicherstellen, dass starre Materialien in ihren Produkten den erforderlichen Spezifikationen und Standards entsprechen, und so Produktzuverlässigkeit und Kundenzufriedenheit gewährleisten.

Mach den ersten Schritt:
Bitte um eine Anfrage

Qualität trifft auf Erschwinglichkeit. Fragen Sie jetzt nach hochwertigen Produkten in geringen Stückzahlen.

Entdecken Sie die Geheimnisse der Shore-Durometer-Messung

Bedeutung der Durometerprüfung

Um ein umfassenderes Verständnis der Shore-A- und Shore-D-Härteprüfgeräte zu erhalten, hier einige offene Geheimnisse:

  • Branchenübergreifend standardisierte Ergebnisse

Shore-Härtemessungen werden in verschiedenen Branchen häufig zur Bestimmung der Härte von Materialien, insbesondere von Elastomeren wie Gummiformen, eingesetzt. Diese standardisierte Testmethode ermöglicht konsistente und vergleichbare Ergebnisse über verschiedene Anwendungen hinweg. Ob Sie mit Autoteilen, Schuhen oder sogar Spielzeug arbeiten, das Shore-Durometer bietet ein zuverlässiges Maß für die Beurteilung der Materialhärte.

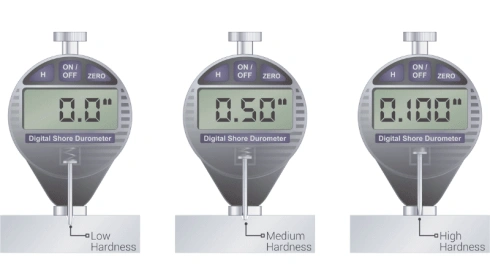

  • Die Eindringtiefe des Eindringkörpers bestimmt den HärtewertEindringtiefe des Eindringkörpers

Der Schlüsselfaktor bei der Messung der Küstenhärte ist die Eindringtiefe des Eindringkörpers in die Materialoberfläche. Bei dem Test wird ein bestimmter Eindringkörper in die Probe gedrückt und gemessen, wie weit er in das Material eindringt. Dieser Eindrucktiefe wird dann ein numerischer Wert entweder auf der Shore-A- oder Shore-D-Skala zugewiesen.

  • Ein höherer Wert weist auf einen größeren Widerstand hin

Ein höherer Wert weist auf einen größeren Widerstand gegen Eindrücken oder Eindringen hin. Mit anderen Worten: Materialien mit einer höheren Shore-Härte sind im Allgemeinen härter und weniger anfällig für Verformungen unter Druck. Andererseits deuten niedrigere Werte auf weichere Materialien hin, die zwar flexibler, aber auch anfälliger für Einkerbungen sind.

Gewährleistung genauer Shore-Durometer-Messwerte

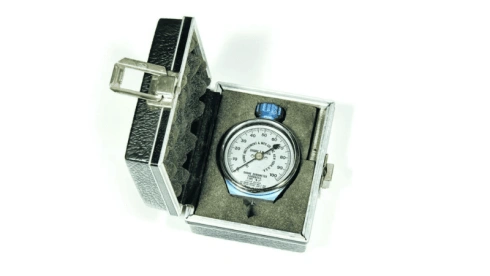

Shore-Härtemesser

Um genaue Messungen der Shore-Härte sicherzustellen, sind die richtige Kalibrierung und Technik von entscheidender Bedeutung. Die regelmäßige Kalibrierung des Instruments trägt dazu bei, seine Genauigkeit über einen längeren Zeitraum aufrechtzuerhalten. Die Einhaltung spezifischer Richtlinien bei der Durchführung von Tests gewährleistet Konsistenz und Zuverlässigkeit bei der Gewinnung aussagekräftiger Daten.

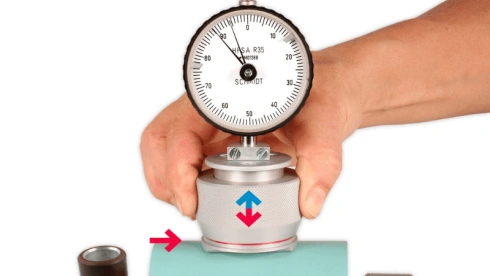

Bei Verwendung eines Shore-Härtemessers:

  1. Stellen Sie sicher, dass sowohl die Probenoberfläche als auch die Eindringkörperspitze sauber sind.
  2. Üben Sie gleichmäßigen Druck senkrecht zur Materialoberfläche aus.
  3. Warten Sie ausreichend Zeit zur Stabilisierung, bevor Sie eine Messung durchführen.
  4. Nehmen Sie mehrere Messungen an verschiedenen Stellen der Probe vor, um ein Durchschnittsergebnis zu erhalten.

Durch die Einhaltung dieser Richtlinien können Sie potenzielle Fehler minimieren, die durch externe Faktoren wie Temperaturschwankungen oder Inkonsistenzen des Bedieners verursacht werden.

Mach den ersten Schritt:
Bitte um eine Anfrage

Qualität trifft auf Erschwinglichkeit. Fragen Sie jetzt nach hochwertigen Produkten in geringen Stückzahlen.

Zusammenfassung

Zusammenfassend lässt sich sagen, dass die Shore-Härteskala, die die Shore-A- und Shore-D-Skalen umfasst, ein entscheidendes Instrument zum Verständnis der Eigenschaften verschiedener Materialien ist. Ganz gleich, ob Sie Flexibilität wie in der Shore-A-Skala oder Steifigkeit wie in der Shore-D-Skala suchen, dieses Messsystem liefert unschätzbare Daten, die Sie bei der Materialauswahl unterstützen.
