Die Härte eines Materials ist ein wichtiger Faktor für dessen Anwendungstauglichkeit. Doch wie können wir flexible Materialien wie … messen? Gummi und KunststoffDie Shore-Härteskala liefert eine eindeutige Antwort.
Dieser Beitrag klärt das Geheimnis vollständig auf und behandelt die Maßstäbe Shore A, Shore D und Shore OO im Detail. Los geht's!
Was ist die Shore-Härteskala?
Das Gerät, mit dem der Shore-Härtetest durchgeführt wird, heißt Shore-Durometer oder Shore-Härteskala.
Das Shore-Härtemessgerät ist ein Instrument, das verwendet wird für Messung der Materialhärte, allgemein Gummi, halbfeste Kunststoffe, hart Kunststoffeund thermoplastische Elastomere.
Der Härtewert wird bestimmt durch inwieweit Der Eindringkörper des Durometers drückt in die Probe.
Die Shore-Härteskala ist eine Buchstaben- und Zahlensystem Wird zur Klassifizierung der Härte von flexiblen Materialien wie Gummi und Kunststoff verwendet.
Von superweichen Gelen bis hin zu sehr starren Kunststoffen variieren diese Materialien stark in ihrer Festigkeit, daher wurden verschiedene Shore-Skalen entwickelt.
Dieses standardisierte System bietet einen gemeinsamen Standard für jedermann, um die relative Härte von Materialien zu messen und zu diskutieren.
Wie berechnet man die Shore-A-Härte?
A Durometer ist das Werkzeug zur Messung der Materialhärte. Laut der Standard D2240 der American Society for Testing and Materials (ASTM).Der Shore-Härtetest ist international anerkannt zur Messung der Eindruckhärte von Gummi, thermoplastischen Elastomeren und einigen Kunststoffen.
Das Verfahren funktioniert durch das Eindrücken eines federbelasteten Metallstabs mit kegelförmiger Spitze in die Oberfläche. Je tiefer der Stab eindringt, desto weicher ist das Material.
Und die Härte wird auf einer Skala von 0 bis 100 bewertet. Zum Beispiel sind weichere Materialien in niedrigeren Zahlen ideal für Niederdruck Dichtungen die sich an unebene Oberflächen anpassen müssen. Und härtere Materialien in größerer Zahl sind besser für Hochdruckdichtungen.
Im Folgenden sind die Prüfkriterien für den Shore-Durometer-Härtetest aufgeführt.
- Durchmesser der Stahlstange: 1.1 mm bis 1.4 mm
- Stangenspitzenwinkel: 35 °C.
- Spitzendurchmesser: 0.79mm
- Angewandte Kraft: 8.064 N (822 g)
Das Format für die Kennzeichnung auf der Küstenskala ist ein Nummer zuerst, dann das Wort „Ufer“ und schließlich die Art der Prüfung. Beispielsweise ein Standard O-Ring hat einen Härtegrad von 70 Shore A.
„70“ gibt die relative Härte dieses Materials im Vergleich zu anderen getesteten Materialien an. „Shore“ steht für die Prüfmethode, und „A“ kennzeichnet die Unterart der Shore-Prüfung.
Mach den ersten Schritt:
Bitte um eine Anfrage
Qualität trifft auf Erschwinglichkeit. Fragen Sie jetzt nach hochwertigen Produkten in geringen Stückzahlen.
Shore-Härte-Skalen
Die Zahlen auf der Shore-Härteskala stehen in direktem Zusammenhang mit der Materialhärte. Höhere Zahlen bedeuten einen höheren Härtewert. Die Buchstaben geben Aufschluss über die Prüfmethode.
Es gibt 12 Shore-Härteskalen, die durch die Buchstaben A, B, C, D, E, M, O, OO, DO, OOO und OOO-S dargestellt werden. Shore OO, O, B, C und H sind in der Kunststoff- und Gummiindustrie selten.
Shore A und Shore D sind die beiden am häufigsten verwendeten Skalen zur Messung der Gummihärte. Die Zahlen auf einer Shore-Skala stehen in direktem Zusammenhang mit der Materialhärte. Dabei weisen höhere Zahlen auf einen höheren Härtewert hin.
Die Buchstaben geben die Prüfmethode an. Es gibt 12 Shore-Härteskalen, die durch die Buchstaben A, B, C, D, E, M, O, OO, DO, OOO und OOO-S dargestellt werden.
Shore bzw. Typ A und Typ D sind die zwei der bekanntesten Skalen zur Messung der Materialhärte von Gummi, Kunststoffen und Nichtmetallen.
Shore A
Die Shore-A-Skala wird verwendet für weiche Materialien mit relativ hoher Flexibilität, wie halbstarre Kunststoffe oder weiche Silikon-GummiDiese Waage verwendet eine Grammkraft von 822 g (~1.8 lbs), um einen Stahlstab in die Testprobe zu drücken.
Bei weicheren Materialien müssen Sie eine entsprechende Kraft anwenden, da zu viel Kraft das Material durchdringt.
Im Handel finden Sie Durometer-Skalen mit der Aufschrift Typ A. Diese sind Shore A-Skalen und werden geben Sie eine Shore-Bewertung wenn Sie sie gegen eine Materialoberfläche drücken.
Ejemplo:
- Ein Gummiband hat im Allgemeinen eine Durometerhärte von 25 Shore A.
- Ein Reifenprofil hat eine Härte von 70 A, während ein Ledergürtel eine Härte von 85 A haben kann.
- A Weiche Rollen von Rollschuhen und Skateboards 75 Shore A
Ufer D.
Die Shore-D-Klassifizierung dient zur Bestimmung der Härte von steifere Materialien mit geringer FlexibilitätZu den üblichen Materialien, die mit der Shore-D-Skala in Verbindung gebracht werden, gehören harte vulkanisierte Kautschuke, halbstarre Kunststoffe und starre Kunststoffe.
Diese Waage verwendet eine Grammkraft von 4536 g (~10 lbs), um einen Stahlstab in die Testprobe zu drücken.
Beispiel: LKW-Reifen haben eine Standard-Durometer-Härte von 55 Shore D.
Ufer OO
Shore OO ist eine der weniger verbreiteten Skalen zur Messung der Shore-Härte. Es misst die weichste Materialien wie Gummigele und Soft-Touch-Gummi.
Materialien, die auf der Shore-OO-Skala getestet werden, sind so weich, dass jede große Kraft die Testproben beschädigen würde. Daher wird dieser Test mit einer geringen Kraft von 113 g (~0.25 lbs) durchgeführt.
Beispiel: Kaugummi hat eine Härte von 20 Shore.
Umwandlung der Uferskala
Manche Materialien, deren Härtegrad zwischen weich und hart liegt, können sowohl mit der Shore-A- als auch mit der Shore-D-Skala geprüft werden.
In solchen Fällen können Sie Verwenden Sie eine einfache Umrechnungstabelle um den Shore-A-Skalenwert entsprechend der Shore-D-Skala zu bestimmen.
Diese Umrechnung kann auch auf alle Shore-Härteskalen angewendet werden, allerdings ist die Kompatibilität eingeschränkter.
Diese Härteskalen wurden erstellt, damit jeder diese Materialien diskutieren und haben ein gemeinsamer Bezugspunkt für sie.
Mach den ersten Schritt:
Bitte um eine Anfrage
Qualität trifft auf Erschwinglichkeit. Fragen Sie jetzt nach hochwertigen Produkten in geringen Stückzahlen.
Bedeutung der Shore-Härte
Die Shore-Härte-Skala ist ein wichtiges Instrument zur Bewertung weiche Materialien wie Gummi und Kunststoff. Es bietet eine klare Möglichkeit, Materialien für eine Reihe von Anwendungen zu messen und zu kategorisieren.
Engineering und Fertigung: Bei der Vielzahl der verfügbaren Gummi- und Kunststoffarten bietet die Shore-Skala eine einheitliche, wissenschaftliche Methode zur Unterscheidung. Dies hilft Ingenieuren und Herstellern bei der Auswahl des richtigen Materials für unterschiedliche Produkte.
Materialstärke und Flexibilität: Die Shore-Härteprüfung gibt direkten Aufschluss über die Festigkeit und Flexibilität eines Materials. Höhere Werte auf der Skala bedeuten, dass das Material fester, aber weniger flexibel ist.
Dies ist von entscheidender Bedeutung, da Silikonkautschuk zwar häufig aufgrund seiner Flexibilität gewählt wird, viele Produkte aber auch eine gewisse Festigkeit erfordern, um die Haltbarkeit zu gewährleisten.
Produktlebensdauer: Im Allgemeinen sind härtere Materialien haltbarer. Materialien mit der Bewertung 50 Ufer D. oder höherwertige Modelle können jahrzehntelang halten.
Forschung in der Polymerabbau und -stabilität Laut Fachzeitschrift weist Silikonkautschuk mit einer Shore-A-Härte zwischen 50 und 70 eine optimale Beständigkeit gegen Druckverformungsrest auf (weniger als 25 % nach 22 Stunden bei 150 °C), ein Schlüsselfaktor für die Aufrechterhaltung der Dichtungsintegrität und der Produktlebensdauer unter anhaltender Belastung.
Dies ist jedoch nicht für alle Produkte geeignet.
Produktsicherheit: Produktsicherheit ist entscheidend. Kinderspielzeug muss beispielsweise sicher sein. Ein weiches Gummispielzeug sollte aus flexiblem Gummi bestehen, das liegt bei etwa 50 Shore A, das einem Radiergummi ähnelt. Dadurch ist das Spielzeug sicher und weich genug für Kinder.
Beispiele für Shore-Härteskalen
Shore OO: Shore OO wird verwendet für sehr weiche Materialienund wird häufig als Referenz für Lebensmittel verwendet.
Weiche Lebensmittel und Snacks wie Marshmallows oder Gummibärchen liegen bei etwa 10 Shore OO auf der Durometer-Skala. Non-Food-Produkte Gel-Einlegesohlen haben beispielsweise eine Härte von etwa 30 Shore OO.
Shore A: Die Shore-A-Skala umfasst ein wesentlich umfassenderes Produktsortiment. Lebensmittel wie Kaugummi werden sie aus weichen Materialien mit einer Shore-A-Härte von 20 hergestellt.
Ein Material mit einer Härte von 50 Shore A fühlt sich an wie ein fester Radiergummi an der Spitze eines Bleistifts oder die Oberfläche eines Golfballs.
Ledergürtel können eine Härte von bis zu 80 Shore A erreichen. Ebonit-Gummi ist auf dem Höhepunkt der Typ-A-Skala mit einer durchschnittlichen Bewertung von 100 Shore A.
Shore D: Auch Shore D umfasst eine breite Palette an Produkten und Materialien. Im Gegensatz zu Typ A sind hier jedoch deutlich mehr Kunststoffe aufgeführt.
Kunststoffe wie HDPE werden oft verwendet für Herstellung von SchutzhelmenSie haben einen Durchschnittswert von 75 Shore D.
Darüber hinaus werden Sie feststellen, dass viele Holz- und Papierprodukte Die Härte wird ebenfalls anhand der Shore-D-Skala gemessen. Buchumschläge haben eine Shore-D-Härte von 40. Ein Material mit einer Härte von 70 Shore D ist sehr hart.
Es ist schwierig, mit dem Fingernagel eine Einkerbung zu machen, ähnlich wie bei einem Schutzhelm oder einem Holzlineal.

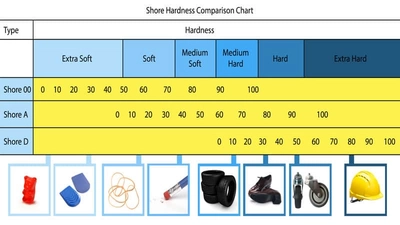

Nachfolgend finden Sie eine einfache Tabelle mit den Standard-Shore-Härteskalen und ihren zugehörige Materialien und Produkte.
Mach den ersten Schritt:
Bitte um eine Anfrage
Qualität trifft auf Erschwinglichkeit. Fragen Sie jetzt nach hochwertigen Produkten in geringen Stückzahlen.
Ein Leitfaden zur Auswahl der richtigen Härte
Nachfolgend finden Sie eine einfache Checkliste, die Ihnen bei der Auswahl der richtigen Shore-Härte für Ihr Produkt oder Ihre spezifische Anwendung hilft.
Schritt 1: Anwendung und Gefühl berücksichtigen
Überlegen Sie zunächst, wie das Produkt verwendet werden soll und welches Gefühl Sie sich wünschen.
- Für ein weiches, flexibles Gefühl: Wählen Sie eine niedrigere Shore-A-Härte. Dies ist ideal für Produkte wie Kinderspielzeug, Gel-Einlegesohlen oder weiche Dichtungen die sich einer unregelmäßigen Oberfläche anpassen müssen.
- Für ein festes, dauerhaftes Gefühl: Wählen Sie einen höheren Shore-A- oder sogar Shore-D-Wert. Dies ist besser für Produkte geeignet, die Steifigkeit erfordern, wie z. B. harte Schutzhüllen oder Industrieteile.
Schritt 2: Druck und Stress berücksichtigen
Der Druck, dem ein Material ausgesetzt ist, ist ein entscheidender Faktor bei der Auswahl der richtigen Härte.
- Für Niederdruckanwendungen: Ein weicheres Material mit 50 Ufer A., ist perfekt für Dichtungen, die kleine Lücken füllen müssen und nur minimale Kraft erfordern, um eine dichte Abdichtung zu erzeugen.
- Für Hochdruckanwendungen: Ein härteres Material mit 70 Ufer A. oder höher ist erforderlich, um mehr Druck auszuhalten, ohne sich zu verformen.
Schritt 3: Berücksichtigen Sie Umweltfaktoren
Die Umgebung, in der das Produkt verwendet wird, beeinflusst die erforderliche Materialhärte und -art.
- Zur chemischen Beständigkeit: Wählen Sie ein Material, das bestimmten Chemikalien oder Reinigungsmitteln widersteht. Möglicherweise muss auch die Härte höher sein, damit das Produkt bei Kontakt mit diesen Substanzen seine Form behält.
- Für Umgebungen mit hoher Abriebbelastung: Wählen Sie ein härteres Material mit 50 Ufer D. die Schnitten, Rissen und Abrieb bei wiederholtem Gebrauch standhalten und so die Lebensdauer des Produkts verlängern.
Fazit
Die Shore-Härteskala ist für die Messung der Materialhärte und -festigkeit in der Fertigung unerlässlich.
Von weichen Gelen (Shore OO) bis hin zu starren Kunststoffen (Shore D) hilft dieses System Herstellern bei der Auswahl der richtigen Materialien, um die Zuverlässigkeit, Sicherheit und Funktionalität der Produkte in den Bereichen Medizin, Automobil und Konsumgüter zu gewährleisten.
Werden Sie Partner von Hongju für leistungsstarke Silikonkautschuklösungen!
Bei Hongju, kombinieren wir fortschrittliche Fertigungskompetenz mit kundenorientierter Flexibilität, um liefern Präzisionsgummiprodukte, die genau auf Ihre Bedürfnisse zugeschnitten sindZu unseren umfassenden Leistungen gehören Formpressen, Spritzgießen, Stanzenund schnelles CNC-Prototyping.
Fordern Sie eine kostenlose Projektberatung und ein Angebot an! Erleben Sie Hongju's außergewöhnliche Qualität und schnelle Bearbeitung
Häufig gestellte Fragen
Frage 1: Was ist die Shore-Härteskala und wozu wird sie verwendet?
Die Shore-Härteskala ist ein Industriestandardverfahren zur Messung des Widerstands von Elastomeren und Kunststoffen gegen Eindrücken. Sie liefert einen wichtigen, objektiven Messwert zum Vergleich der Materialflexibilität und -weichheit.
Frage 2: Wie wird die Shore-A-Härte berechnet?
Die Shore-A-Härte wird nicht berechnet, sondern direkt mit einem kalibrierten Durometer gemessen. Das Gerät wendet mit einem Eindringkörper eine definierte Kraft an; die Eindringtiefe entspricht einem Härtewert auf einer Skala von 0 bis 100.
Frage 3: Wie wähle ich die richtige Härte für eine Dichtung?
Für statische Dichtungen, Wählen Sie ein weicheres Material (Shore A 30-50), um eine ordnungsgemäße Kompression und Abdichtung zu gewährleisten; für dynamische Dichtungen kann für die Haltbarkeit eine härtere Sorte (Shore A 60-80) erforderlich sein.
